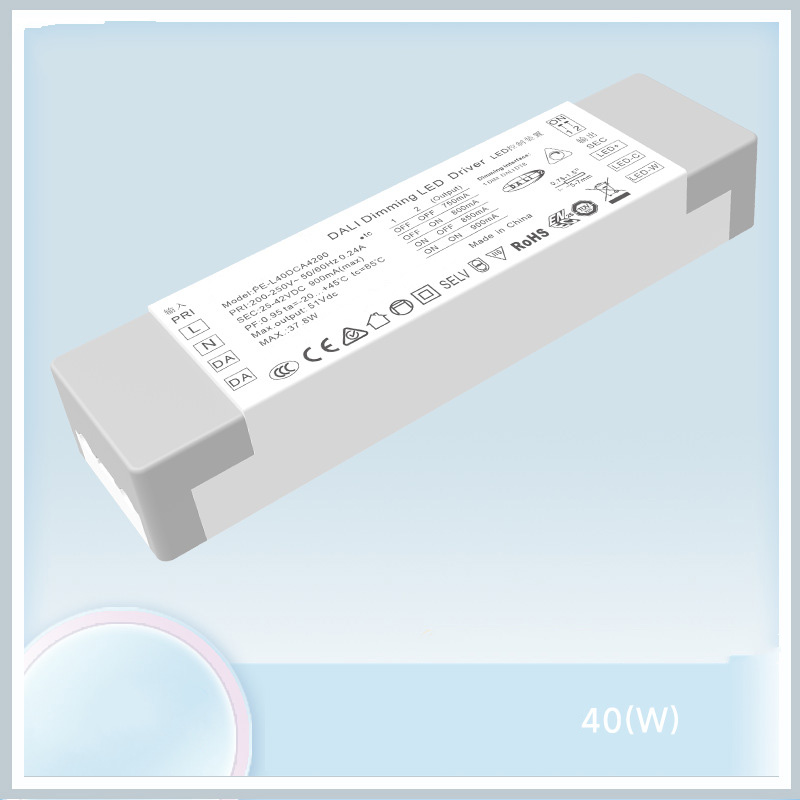

Като опитен производител, STARWELL има за цел да ви предложи 40 W постоянен ток DALI CCT димируем LED драйвер. Обещаваме да ви предоставим най-добрата следпродажбена поддръжка и бърза доставка.
За управление на яркостта и цветовата температура се използва стандартният сигнал Dali. Едно захранване заема само един адрес. Използваните суровини са първокласни марки, а вносните чипове са супер високи. Дизайнът за дълбоко затъмняване съответства на различни системи за интелигентно затъмняване на Dali и интелигентни системи с KNX протокол на пазара. Цветовата температура и яркостта могат да се контролират точно според перлите на лампата Диапазонът на дизайна е фиксиран и процесът на вътрешна силиконова топлопроводимост е приет, за да направи топлинния баланс на електронните компоненти по-стабилен.
40W постоянен ток DALI CCT Димируем LED драйвер Характеристики:
1. Стандартен интерфейс за затъмняване DALI.
2. Сертификат DALI2, член на DALI
3. Изход без трептене.
4. Международно универсално променливотоково входно напрежение (200V до 250VAC).
5. Защити: късо съединение/пренапрежение.
6. Естествен студен вятър, технология за топлопроводимост на силикагел.
7. Стандартът DALI DT8 реализира затъмняване и настройка на CCT.
8. Съвместим с всички видове системи за управление на Dali в света.
9. Бърз терминал за налягане, безопасен и удобен.
10. Съобразете се със световните стандарти за безопасност на осветителното оборудване.
11. Клас на защита II.
12. Пет години гаранция.
13. TUV CE SAA ENEC сертификати
13. Размер: 154.5 (175) *40.5*25.5mm
40W постоянен ток DALI CCT Димируем LED драйверОбщо описание:
За управление на яркостта и цветовата температура се използва стандартният сигнал Dali. Едно захранване заема само един адрес. Използваните суровини са първокласни марки, а внесените чипове са със супер висок дизайн с дълбоко затъмняване, съответстващ на различни системи за интелигентно затъмняване на Dali и интелигентни системи с KNX протокол на пазара Прецизно контролиране на цветовата температура и яркостта, а цветната температура може да бъде регулиран според перлите на лампата Силикагелът се използва за балансиране на обхвата на използване на електронни топлопроводими компоненти
40W постоянен ток DALI CCT Димируем LED драйвер Списък с модели:
DALI DT8 CCT димиране с постоянен ток
Серия | Затъмняване | Модел | Вход | Мощност | PF | Изходно напрежение | Изходен ток |
PE-L12DCA 3-11,2 W без трептене |
ДАЛИ DT8
|
PE-L12DCA4028 | AC200-250V | 11,2 W | 0,88-0,96PF THD <10% | 25-40V | 200/230/250/280mA |
PE-L12DCA4018 | AC200-250V | 7,2 W | 0,88-0,96PF THD <10% | 25-40V | 100/130/150/180mA | ||
PE-L20DCA 10-20 W без трептене |
ДАЛИ DT8
|
PE-L20DCA4050 | AC200-250V | 20W | 0,88-0,96PF THD <10% | 25-40V | 350/400/450/500mA |
PE-L20DCA4040 | AC200-250V | 16W | 0,88-0,96PF THD <10% | 25-40V | 250/300/350/400mA | ||
PE-L30DCA 20-30W без трептене |
ДАЛИ DT8
|
PE-L30DCA42 | AC200-250V | 29,4W | 0,88-0,96PF THD <10% | 25-42V | 550/600/650/700mA |
PE-L40DCA 30-40W без трептене |
ДАЛИ DT8
|
PE-L40DCA42100 | AC200-250V | 42W | 0,88-0,96PF THD <10% | 25-42V | 850/900/950/1000mA |
PE-L40DCA4290 | AC200-250V | 37,8 W | 0,88-0,96PF THD <10% | 25-42V | 750/800/850/900mA |
40W постоянен ток DALI CCT Димируем LED драйвер Приложение:
1.Led двуцветен източник на светлина
2.Вилно интелигентно осветление
3. Безжичната интелигентна осветителна система може да бъде достъпна
4.Музейно осветление
5. Търговско осветление от висок клас
40W постоянен ток DALI CCT Димируем LED драйвер Спецификация:
Модел | PE-L30DCA42 | PE-L45DCA42 | |
ИЗХОД | Изходно напрежение | 25-42Vdc | 25-42Vdc |
Максимално изходно напрежение | 42Vdc | 42Vdc | |
Изходно напрежение без товар | 48,2 Vdc | 48,2 Vdc | |
Изходен ток | 550/600/650/700mA | 850/900/950/1000mA | |
Изходяща мощност | 13,75W~29,4W | 21,25W~42W | |
Ниво на стробоскоп | Без трептене | ||
Диапазон на затъмняване | 0~100%, LED старт от 0,12% възможно. | ||
Честота на затъмняване на PWM | >3600Hz | ||
Текуща точност | ±5% | ||
Режим на изключване | функция за памет при изключване на захранването | ||
ВХОД | Интерфейс за затъмняване | DALI (IEC62386) Контролен ток на сигнала < 0,1 mA | |
Диапазон на входното напрежение | 200-250Vac | ||
Честота | 50/60Hz | ||
Входен ток | <0,17A ac230v | <0,24A ac230v | |
Фактор на мощността | PF>0,95/230V ac (при пълно натоварване) | ||
THD | 230Vac@THD <8% (при пълно натоварване) | ||
Ефективност (тип.) | 86% | 88% | |
Пусков ток (тип.) | студен старт 53A@230Vac | ||
Анти пренапрежение | L-N: 2kV | ||
Ток на утечка | <0,25mA/230Vac | ||
ЗАОБИКАЛЯЩА СРЕДА | Работна температура | ta: 45°C tc: 80°C | |
Работна влажност | 20 ~ 95% RH, без кондензация | ||
Температура на съхранение, влажност | -40~80°C, 10~95%RH | ||
Темп.коеф | ±0,03%/°C(0-50)°C | ||
Вибрация | 10~500Hz, 2G 12мин./1цикъл, период за 72мин. всеки по оси X, Y, Z. | ||
ЗАЩИТА | Защита от прегряване | Интелигентно регулиране или изключване на изходния ток, ако температурата на PCB ≥110°C, автоматично се възстановява. | |
Защита от претоварване | Изключете изхода, когато номинална мощност≥102%, автоматично се възстановява. | ||
Защита от късо съединение | Автоматично изключване при късо съединение, автоматично възстановяване. | ||
Защита без натоварване | изходно постоянно напрежение. | ||
БЕЗОПАСНОСТ & EMC |
Издържа на напрежение | I/P-O/P: 3750Vac | |
Съпротивление на изолация | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
Стандарти за безопасност | IEC/EN61347-1, IEC/EN61347-2-13 | ||
EMC излъчване | EN55015, EN61000-3-2 клас C, IEC61000-3-3 | ||
EMC имунитет | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Стандарт за изпитване на стробоскоп | IEEE 1789 | ||
ДРУГИ | Измерение | 154,5 × 41 × 25 мм (Д × Ш × В) | |
Опаковане | Кутия | ||
Тегло (G.W.) | 153g±10g |
Размер:
Текущ избор:
Електрическа схема:
Ненормалните състояния и съответните методи на лечение:
Цифров адресируем интерфейс за осветление (DALI)
Подчиненото устройство DALI ще изпраща заявки за данни само към главното устройство, тоест приема режим на отговор на команди
Има най-много 64 подчинени единици в една и съща DALI мрежа, всяка единица има отделен адрес (кратък адрес), резервна единица също може да бъде присвоена към определена група, а подчинена единица може да принадлежи към различна група, резервна единица може да съществува до 16 групи едновременно, всяка единица може да зададе 16 сценария.
Основните характеристики на протокола DALI
1) Асинхронна серийна комуникация.
2) Скорост на предаване от 1200 бода, като се използва форматът за кодиране на Манчестър.
3) Диференциален сигнал с две лъжи.
4) Високото ниво, когато диференциалното напрежение е по-голямо от 9,5 V.
5) Ниското ниво, когато диференциалното напрежение е по-малко от 6,5 V.
6) Главното устройство контролира процеса на комуникация.
7) Една DALI шина може да се свърже с 64 подчинени устройства.
8) Всяка подчинена единица може да бъде адресирана индивидуално.
Електрическа спецификация на DALI
В състояние на неактивност, от метода на машинния модул за управление на шината:
1) Висока изходна мощност в обикновено време, без смущения в сигнала за задържане.
2) Извеждайте ниско електричество в обикновено време, директно към късо съединение на шината DALI един към друг.
3) Максимален ток на шината DALI от 250 mA
4) Не е двупосочна комуникация едновременно.
5) Предавателен кабел до 300 метра или спадът на налягането е не повече от 2v
