STARWELL е един от производителите и доставчиците на 60W постоянен ток 0-10V димируем LED драйвер в Китай, който може да продава на едро 60W постоянен 0-10V димируем LED драйвер. Ние можем да осигурим професионално обслужване и по-добра цена за вас. Ако се интересувате от 60W постоянен ток 0-10V димируем LED драйвер, моля свържете се с нас. Ние следваме качеството на почивката, уверени, че цената на съвестта, всеотдайното обслужване.
Централният процесор за PE-N60AA се използва за управление на кривата на затъмняване и управлението на смесената честота за постигане на яркостта на възприемане на зрителния ъгъл. Използваните суровини са първокласни марки, а вносните чипове са предназначени за ултра дълбоко затъмняване. Съвпада с различни интелигентни системи за затъмняване на пазара, прецизно контролира яркостта, предлага се с бавно стартиране и ултра малък дизайн.

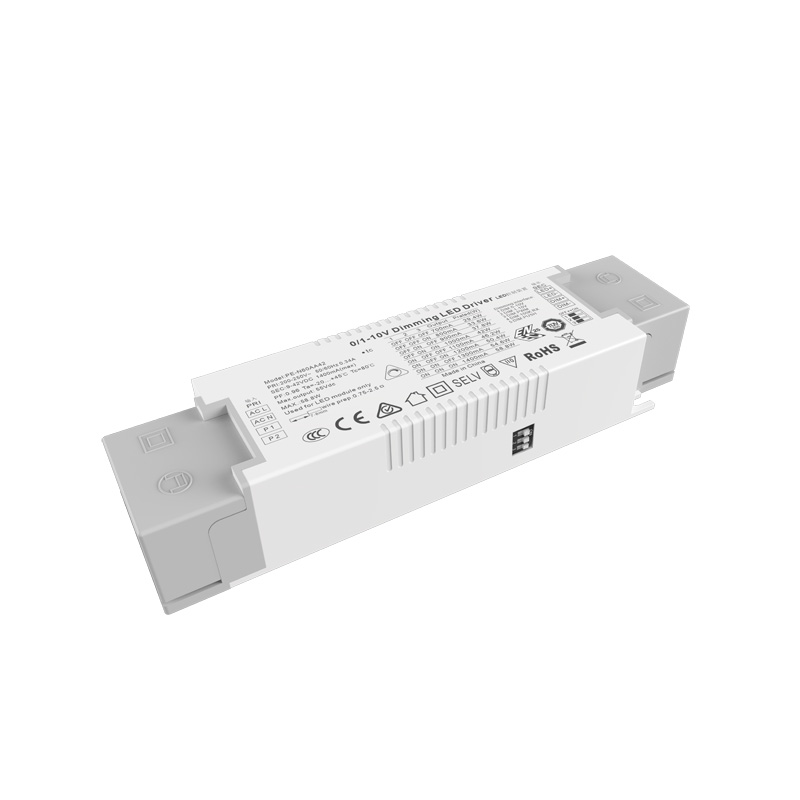

60W постоянен ток 0-10V Димируем LED драйвер Характеристики:
1. интегрирайте множество интерфейси за затъмняване на сигнала
2. цифров контролен изход без стробоскопичен
3. AC вход 200-250v диапазон
4. естествено въздушно охлаждане, влагоустойчив, топлопроводим силиконов процес на разсейване на топлината
5. дизайн с дълбоко затъмняване
6. множество защитни функции
7. кримпване дизайн, удобен и бърз
8. TUV CE SAA ENEC сертифициран
9. 160*43*30 мм
60W постоянен ток 0-10V Димируем LED драйвер Списък с модели:
0/1-10V димиране на постоянен ток
Серия | Затъмняване | Модел | Вход | Мощност | PF | Изходно напрежение | Изходен ток |
PE-N60AA 21-30W |
0-10V 1-10V ШИМ 10V 100K Резистор PUSH |
PE-N60AA42 | AC200-250V | 58,8 W | 0,88-0,96PF THD <10% | 9-42V | 700/800/900/1000/1100/ 1200/1300/1400mA |
60W постоянен ток 0-10V Димируем LED драйвер Приложение:
1. Led монохромен източник на светлина
2. вила интелигентно осветление
3. безжична интелигентна система за осветление може да бъде достъпна
4. музейно осветление
5. търговско осветление от висок клас
60W постоянен ток 0-10V Димируем LED драйвер Спецификация:
Модел | PE-N60AA42 | |
ИЗХОД | Изходно напрежение | 9-42Vdc |
Максимално изходно напрежение | 42Vdc | |
Изходно напрежение без товар | 55Vdc | |
Изходен ток | 700/800/900/1000/1100/1200/1300/1400mA | |
Изходяща мощност | 6,3W~58,8W | |
Ниво на стробоскоп | Без трептене | |
Диапазон на затъмняване | 0~100%, светодиодът започва от 0,3% възможно. | |
Честота на затъмняване на PWM | >3600Hz | |
Текуща точност | ±5% | |
Режим на изключване | Няма сигнал за максимална яркост | |
ВХОД | Интерфейс за затъмняване | 0-10V 1-10V сигнал интерфейс ток <2ma / PUSH(P1 P2) |
Диапазон на входното напрежение | 200-250Vac | |
Честота | 50/60Hz | |
Входен ток | <0,34A ac230v | |
Фактор на мощността | PF>0,98/230V ac (при пълно натоварване) | |
THD | 230Vac@THD <8% (при пълно натоварване) | |
Ефективност (тип.) | 87% | |
Пусков ток (тип.) | студен старт30A@230Vac | |
Анти пренапрежение | L-N: 1,5kV | |
Ток на утечка | <0,25mA/230Vac | |
ЗАОБИКАЛЯЩА СРЕДА | Работна температура | ta: 45°C tc: 80°C |
Работна влажност | 20 ~ 95% RH, без кондензация | |
Температура на съхранение, влажност | -40~80°C, 10~95%RH | |
Темп.коеф | ±0,03%/°C(0-50)°C | |
Вибрация | 10~500Hz, 2G 12мин./1цикъл, период за 72мин. всеки по оси X, Y, Z. | |
ЗАЩИТА | Защита от прегряване | Интелигентно регулиране или изключване на изходния ток, ако температурата на PCB ≥110°C, автоматично се възстановява. |
Защита от претоварване | Изключете изхода, когато номинална мощност≥102%, автоматично се възстановява. | |
Защита от късо съединение | Автоматично изключване, ако възникне късо съединение, автоматично възстановяване. | |
Защита без натоварване | изходно постоянно напрежение. | |
БЕЗОПАСНОСТ & EMC |
Издържа на напрежение | I/P-O/P: 3750Vac |
Съпротивление на изолация | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | |
Стандарти за безопасност | IEC/EN61347-1, IEC/EN61347-2-13 | |
EMC излъчване | EN55015, EN61000-3-2 клас C, IEC61000-3-3 | |
EMC имунитет | EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Стандарт за изпитване на стробоскоп | IEEE 1789 | |
ДРУГИ | Измерение | 160(130) × 43 × 30 мм (Д × Ш × В) |
Опаковане | Кутия | |
Тегло (G.W.) | 260g±10g |
Размери:
Текущ избор на LED драйвер:
0-10V / 1-10V Диаграма на димиране:
Диаграма за затъмняване на PUSH:
Използването на ръководство:
Освен ако не е посочено друго, всички спецификации и параметри се измерват при 230VAC вход, номинален товар и 25 ℃ околна температура
Този продукт има капачка на линията за пресоване на входа, със самозаключваща се скоба, може да се отвори с отвертка, след което ще видите входния терминал, свързан с AC линията L и нулевата вар N, изходният терминал свързва a според етикета на продукта, забележете положителния и отрицателния полюс.
1: моля, обърнете внимание на разликата между вход и изход, свържете правилно, след това включете
2: моля, свържете първо товара на DC изхода, отворете драйвера след проверка; в режим на постоянен ток, ако захранването е включено при отворена верига, моля, изключете драйвера и не можете да свържете светодиода, докато електрическата енергия, съхранена от изхода, не се освободи, или това може да повреди светодиода;
3. този тип драйвер е ограничен само до използването на LED лампи, обхватът на входното напрежение е AC100-250V, топлоизолационният памук и други елементи, които възпрепятстват разсейването на топлината на продукта, което отговаря на продукта съгласно указаното изходно напрежение, диапазон на тока, температурата на околната среда за използване е -20-45 градуса и повърхността не може да покрие условията на околната среда, този продукт се радва на 5 години безплатна гаранция.
1. LED лампата не свети ярко, след като драйверът за затъмняване е свързан за първи път, моля, изключете AC входа и проверете както следва:
1) независимо дали DC изходът е лош контакт;
2) дали полярността на DC изхода е обърната или LED платката е заварена анти;
3) дали AC входът е лош контакт, тествайте след отстраняване на тези повреди;
2. устройството има добра връзка, LED светлини, но светодиодът трепти, моля, изключете AC входа и проверете както следва:
1).независимо дали параметрите и действителните параметри съвпадат.
2).моля, свържете се с нас своевременно, ако имате въпроси при използването, ние ще се постараем да разрешим проблемите с вас.
Разлика между 0-10V и 1-10V:
1.Когато димерът 0 / 10V е настроен на максимум 10V, изходният ток ще достигне 100% от изходната мощност, а яркостта ще достигне 100%. Когато димерът 0-10V се настрои на 0V, токът ще бъде минимален и светлината ще бъде изключена; Когато затъмняването от 1-10V е настроено на 1V, токът е минимален и светлината е изключена.
2.Разлика между 0-10V и 1-10V димиране: различно напрежение при стартиране и затваряне, 0-10V е включено при 0,7V, (минималната яркост) 1-10V е включено при 1,2V (минималната яркост).
3.Драйвер за цифрово затъмняване 0-10V и 1-10V затъмняване автоматична идентификация два режима на затъмняване.
4. Същата сигнална верига управлява светлината и тъмнината едновременно.
5. Димер (система за димиране) е разделен на 0-10V и 1-10V димиращи сигнали.
6. Съвместимостта на затъмняване е свързана с разстоянието за управление на сигналната линия и броя на захранването за управление. Ако числото е твърде голямо или сигналната линия е твърде дълга, ще възникнат проблеми като не може да се регулира по-ниско и не може да се регулира.
Обхват на гаранцията на продукта:
1. интерфейсът за управление на сигнала не трябва да се свързва към напрежение, по-високо от 15 V, за да се повреди захранването
2. входните и изходните връзки са обърнати, което води до повреда на захранването
3. захранването е повредено поради проникване на вода
