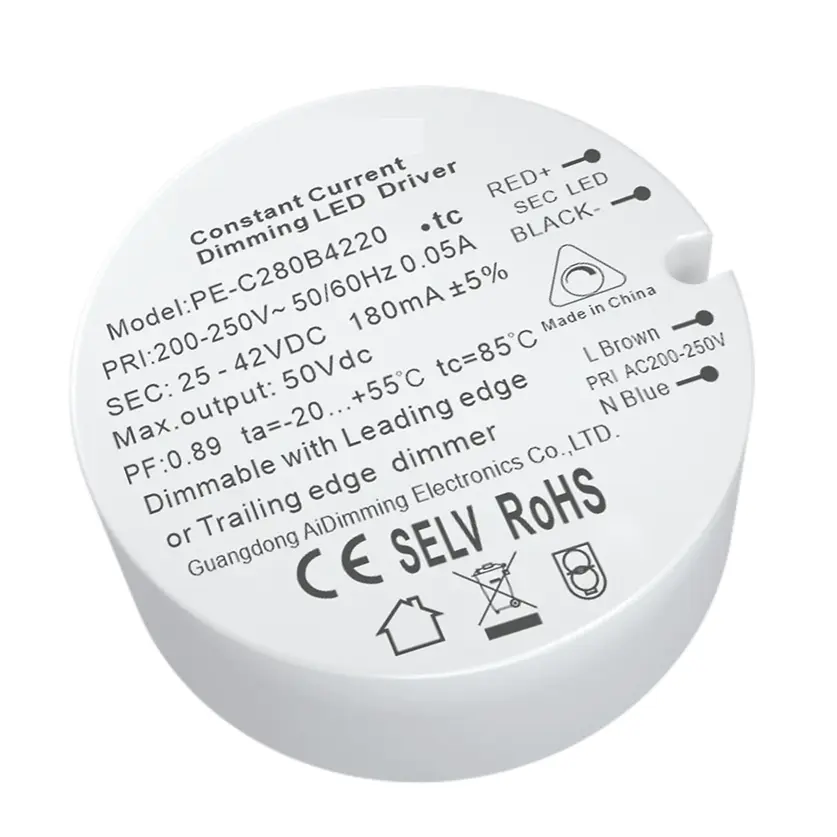

8,4 W постоянен ток Triac димируем LED драйвер

PE-C280 е един от 8,4 W димируем LED драйвер за триак с постоянен ток, разработен от китайския производител Starwell, с висок фактор на мощността, висока ефективност, висока прецизност, използването на ефективен стабилен чип за управление на превключвателя с ниски загуби и компонентите с висока производителност го правят с нисък шум, дълъг живот и други характеристики. Драйверът използва технология за топлопроводимост от силикагел, която може да издържи на висока температура от 55 ℃.

Изпратете запитване

Като професионален производител, Starwell би искал да ви предостави висококачествен 8,4 W постоянен ток триак димируем LED драйвер, който е подходящ за RPC MOSFET димер и FPC TRAIC димер.

Спецификация

Модел		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ИЗХОД	Изходно напрежение	12-24Vdc	25-42Vdc	2,5-6Vdc	6-12Vdc	12-24Vdc
	Максимално изходно напрежение	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Изходно напрежение без товар	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Изходен ток	350mA	200mA	700mA	700mA	300mA
	Изходна мощност	4,2W~8,4W	5W~8,4W	1,75W~4,2W	4,2W~8,4W	3,6W~7,2W
	Ниво на стробоскоп	По-ниско трептене (8%)
	Диапазон на затъмняване	2~100%,
	Честота на затъмняване на PWM
	Текуща точност	±5%
	Пулсации и шум	=500mv p-p
ВХОД	Интерфейс за затъмняване	Триак Водещ ръб/Заден ръб
	Диапазон на входното напрежение	200-250Vac
	Честота	50/60Hz
	Входен ток	<0.08A	<0.08A	<0.08A	<0.08A	<0.08A
	Фактор на мощността	PF>0,9 (при пълно натоварване)	PF>0,9 (при пълно натоварване)	PF>0,88 (при пълно натоварване)	PF>0,88 (при пълно натоварване)	PF>0,88 (при пълно натоварване)
	THD	230Vac@THD <20% (при пълно натоварване)
	Ефективност (тип.)	77%	79%	77%	77%	77%
	Пусков ток (тип.)	Студен старт0.8A	Студен старт0.8A	Студен старт 1.54A	Студен старт0.8A	Студен старт0.8A
	Анти пренапрежение	L-N: 1,5kV
	Ток на утечка	<0,25mA/230Vac
ОКОЛНА СРЕДА	Работна температура	tc: 55°C tc: 85°C
	Работна влажност	20 ~ 95% относителна влажност, без кондензация
	Температура на съхранение, влажност	-40 ~ 80°C, 10~95% относителна влажност
	темп. Коефициент	±0,03%/°C(0-50)°C
	Вибрация	10~500Hz, 2G 12мин./1цикъл, период за 72мин. всеки по оси X, Y, Z.
ЗАЩИТА	Защита от прегряване	Интелигентно регулиране или изключване на изходния ток, ако температурата на PCB ≥110°C, автоматично се възстановява.
	Защита от претоварване	Изключете изхода, когато номинална мощност≥102%, автоматично се възстановява.
	Защита от късо съединение	Автоматично изключване, ако възникне късо съединение, автоматично възстановяване.
	Защита без натоварване	Изключете изхода, ако няма натоварване, автоматично се възстановява, когато натоварването се върне към нормалното.
БЕЗОПАСНОСТ И ЕМС	Издържа на напрежение	I/P-O/P: 3750Vac
	Съпротивление на изолация	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Стандарти за безопасност	IEC/EN61347-1, IEC/EN61347-2-13
	EMC емисия	EN55015, EN61000-3-2 клас C, IEC61000-3-3
	EMC имунитет	EN61000-4-2,3,4,5,6,8,11, EN61547
	Стандартен тест за стробоскоп	IEEE 1789
ДРУГИ	Измерение	43,2 × 0,5 mm (D × H)
	Опаковка	НА чантата
	Тегло (G.W.)	42g±5g

фактури:

● Димиращ драйвер с фазово изрязване на LED, диапазон на затъмняване 2-100%

● Подходящ за RPC MOSFET димер и FPC TRAIC димер

● Активен PFC

● Защити: късо съединение/пренапрежение/пренапрежение

● Технология за топлопроводимост със силикагел, естествен студен вятър

● Изключително малък обем

● Подходящо за LED домашно осветление и търговско осветление

● Безопасно защитно устройство без натоварване

● Икономичен и удобен монтаж

● отговарят на световните стандарти за безопасност на осветителното оборудване

● Клас на защита II

● Три години гаранция

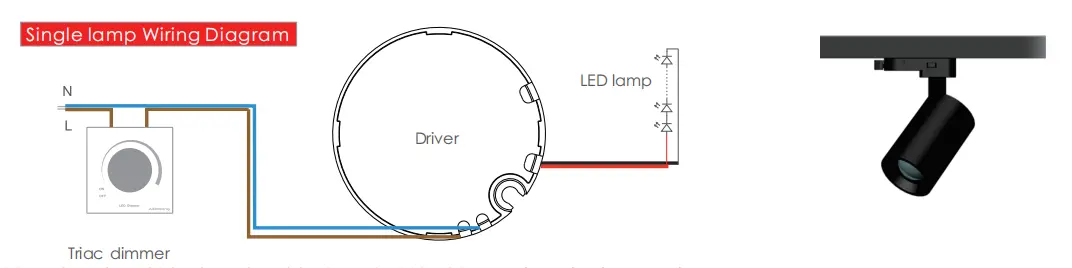

Електрическа схема:

Окабеляване:

Изходен проводник: 20AWG червен и черен PVC кабел, дължина 200-230 мм, изискване за оголване на кабела: 5-7 мм

Входен проводник: 20AW Кафяв син VDE проводник с двойна изолация, дължина 150-160 mm, изискване за оголване на проводника: 5-7 mm

Използването на ръководство:

1. Моля, обърнете внимание на разликата между вход и изход, свържете правилно и след това включете

2. Моля, свържете първо товара на DC изхода, отворете захранването след проверка; в режим на постоянен ток, ако захранването е включено при отворена верига, моля, изключете захранването и не можете да свържете светодиода, докато електрическата енергия, съхранявана от изхода, не се освободи, или може да повреди светодиода;

3. Този тип захранване е ограничен само до използването на LED лампи и фенери, обхватът на входното напрежение е AC200-250v, топлоизолационният памук и други елементи, които възпрепятстват разсейването на топлината на продукта, което отговаря на продукта при спецификациите на изходното напрежение, обхвата на тока, температурата на околната среда за използване е -20-45 dearees и сигурността не може да покрие условията на околната среда, този продукт ползва три години безплатна гаранция.

Ненормалните състояния и съответните методи на лечение:

1. LED лампата не свети, след като драйверът за затъмняване е свързан за първи път, моля, изключете AC входа и проверете както следва:

a) Дали изходът за постоянен ток е лош контакт:

b) Дали полярността на DC изхода е обърната или LED платката е заварена анти;

c) Дали входът за променлив ток е лош контакт: тествайте след отстраняване на тези повреди.

2. Устройството има добра връзка, LED светлини, но светодиодът свети, моля, изключете AC входа, след което проверете DC изхода.

а) извън пътя.под товар.

b) Дали параметрите и действителните параметри съвпадат или не.

3. Моля, незабавно комуникирайте с нас, ако имате някакви въпроси при използването, ние ще се постараем да разрешим проблемите с вас.
