Как PoE инжекторът захранва захранването и мрежата към камерите

Ранното разработване и по-късното изграждане на схемата за доставка на PoE инжектор за оборудване за наблюдение на сигурността са тясно свързани. Особено в по-късния етап на изграждане спецификациите, характеристиките и свързаните протоколи на PoE камерите и PoE захранващите модули трябва да бъдат напълно разбрани. Само по този начин можем да гарантираме, че проектът за наблюдение е завършен ефективно и на ниска цена. Как PoE захранващият модул захранва камерата за наблюдение и осигурява мрежата?

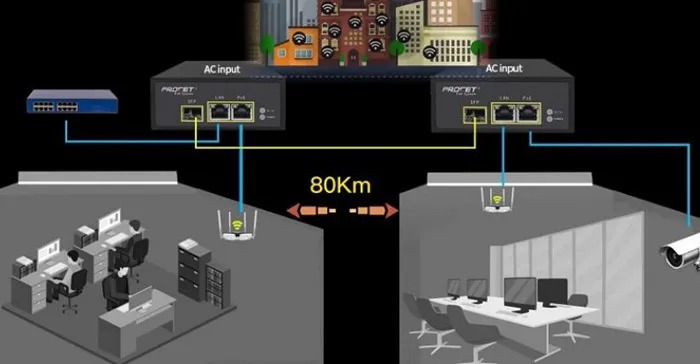

PoE захранването изисква само един мрежов кабел, за да осигури захранване и мрежово предаване към AP (PoE камери, безжична AP и друго оборудване) едновременно. Системата за наблюдение на сигурността приема мрежово решение за захранване с PoE (вижте фигурата по-долу за подробности), елиминирайки необходимостта от инсталиране на гнездо и разполагане на захранващ кабел. и т.н., като по този начин спестява разходи за време, разходи за разгръщане на мрежата, разходи за труд при инсталиране и по-късно разходи за поддръжка и т.н. Колкото повече устройства, захранвани с PoE инжектор, се използват в мрежата, толкова по-очевидно става това предимство във времето и разходите.

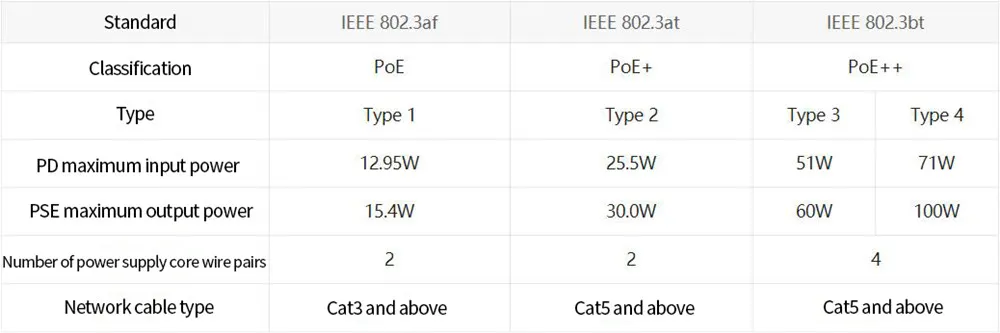

Има само три стандарта за модули за захранване на PoE инжектори. Мощността на захранването IEEE802.3af е 15,4 W/at. Мощността на захранването е 30W/bt. Мощността на захранването е 90w (вижте фигурата по-долу за подробности). Как да съпоставите PoE захранване и PoE захранване (PoE камера)? Например:

1. Когато мощността на PoE камерата е 10 W, можете да изберете IEEE802.3af PoE захранващ модул;

2. Когато мощността на PoE камерата е 20 W, трябва да изберете IEEE802.3802.3at PoE захранващ модул;

3. Трябва да се отбележи, че стандартът 802.3at е обратно съвместим със стандарта 802.3af, така че когато PoE камерата е със стандарт 802.3af, можете да изберете 802.3af или стандартен модул за захранване на PoE.

Стандартът 802.3bt е обратно съвместим с 802.3at и 802.3af.
