Разглобяване на новото 140W GaN бързо зарядно устройство на Apple

Новото 140W бързо зарядно устройство на Apple идва с чисто нов модел A3607. Като чисто нов аксесоар за зареждане, проектиран от Apple за устройства от следващо поколение, представянето на A3607 предизвика широко внимание в индустрията към решенията за зареждане на предстоящите устройства на Apple.

Със своя външен вид, размер и параметри като на предишния модел, коригирана ли е вътрешната му архитектура? Надстроени ли са основните компоненти? С тези въпроси ChargerLAB извърши незабавно подробно разглобяване на новото 140W бързо зарядно устройство A3607 на Apple и сега ще разкрие истинската му вътрешна структура.

Външен вид на Apple 140W Fast Charger

Опаковката се отличава с класически минималистичен дизайн, с логото на Apple, името на продукта и външния вид, отпечатани отпред.

Отстрани е прикрепен стикер с параметрите на продукта.

По-късно в раздела за физически дисплей на продукта ще бъде въведен близък план на параметрите на стикера.

Зарядното устройство е съвместимо с USB-C устройства и е официално препоръчително за използване с 16-инчовия MacBook Pro, оборудван с порт MagSafe 3.

Захранващият адаптер се произвежда в страната, с дата на производство 2026 г. и модел A3607.

Пакетът включва зарядно устройство и ръководство за употреба.

Зарядното устройство е обвито в защитна хартия за предпазване от надраскване в първоначалното си състояние.

Външният вид на новото 140W бързо зарядно устройство на Apple е идентичен с предишния модел, с лъскаво гланцово покритие и заоблени преходи в ъглите.

Логото на Apple е центрирано в предната и задната част на тялото.

Информацията за параметрите на зарядното устройство е отпечатана от едната страна на тялото.

Параметри на продукта отблизо

Вход: 100–240V~ 50/60Hz 2A

(USB PD) Изход: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Зарядното устройство е преминало сертификати CCC и KC.

Името на продукта, моделът и предпазните мерки са отпечатани от другата страна на кутията.

Моделът на новото 140W бързо зарядно устройство на Apple е A3607.

Зарядното устройство е оборудвано със сгъваеми стандартни китайски щифтове, с дизайн с двойни крила от двете страни.

Щифтовете приемат класически дизайн на независим модул и са разглобяеми и сменяеми.

Едър план на Т-образната фиксираща основа, която може да служи и като заземителен проводник.

Корпусът на модула е маркиран с рейтинг 250V~ 2,5A и Jabil Inc., което показва, че щифтовият модул се доставя от Jabil. По-специално, метална скоба за спомагателна фиксация е добавена вътре в слота на модула, за да се гарантира, че модулът няма да се разхлаби лесно след продължителна употреба.

Освен това дизайнът на щифта е различен от старата версия.

Изходният край е оборудван с единичен USB‑C порт с бяло пластмасово ядро.

Обвивката на USB‑C порта също е независимо проектирана.

Измерената дължина на тялото на новото 140W бързо зарядно устройство на Apple е 95,68 мм.

Ширината е 74,35 мм.

Дебелината е 28.51 мм.

Поставени рамо до рамо със старото 140W галиев нитрид бързо зарядно устройство A2452 на Apple, основният външен вид и размерите на новия и стария захранващ адаптер са напълно идентични.

Интуитивно възприемане на размера на зарядното устройство в ръка.

Освен това продуктът тежи приблизително 285g.

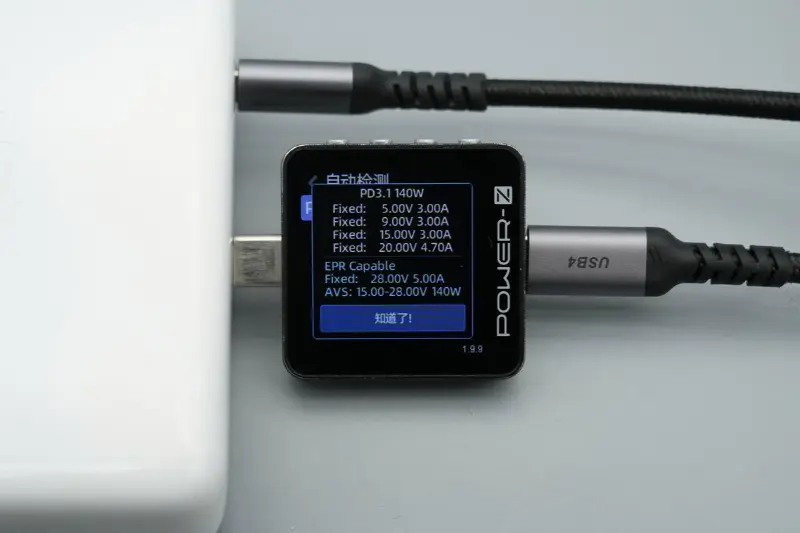

Тестван с ChargerLAB POWER‑Z KM003C за откриване на изходния протокол на порта USB‑C, той поддържа протоколи за зареждане PD3.1 и DCP.

Пакетът PDO показва, че USB‑C портът също има пет предавки с фиксирано напрежение: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, както и предавка за напрежение 15–28V 140W AVS.

Когато зареждате iPhone 17 Pro Max с новото 140W бързо зарядно устройство на Apple, измерената мощност на зареждане е приблизително 36,34W.

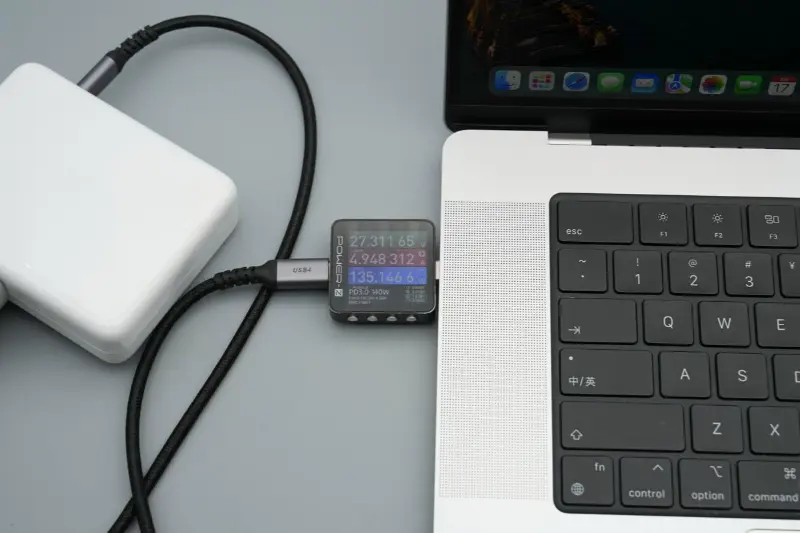

При зареждане на MacBook Pro, измерената мощност на зареждане е приблизително 135,15 W, което успешно позволява бързо зареждане 28 V 5 A 140 W.

Разглобяване на Apple 140W бързо зарядно устройство

Корпусът на зарядното устройство се отваря чрез срязване отстрани.

Корпусът е много дебел за силна защита, а ръбовете са залепени за подсилване на вътрешните модули.

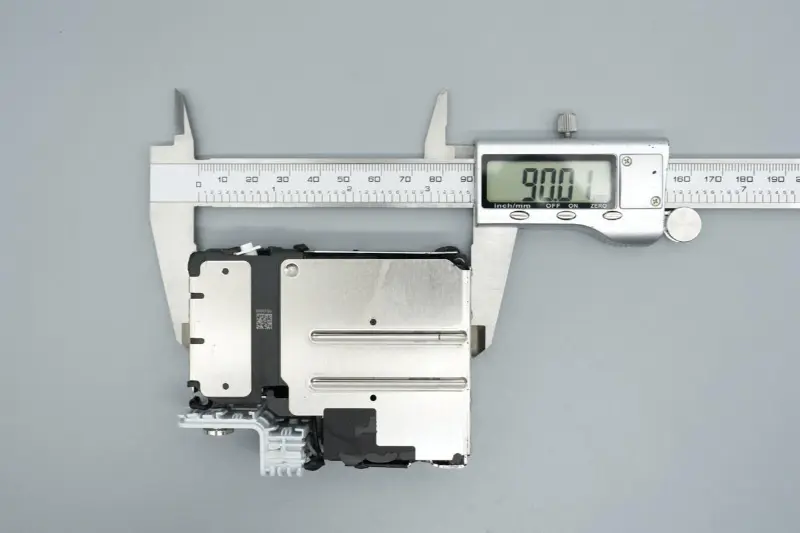

Измерената дължина на вътрешния модул е ​​90.01 мм.

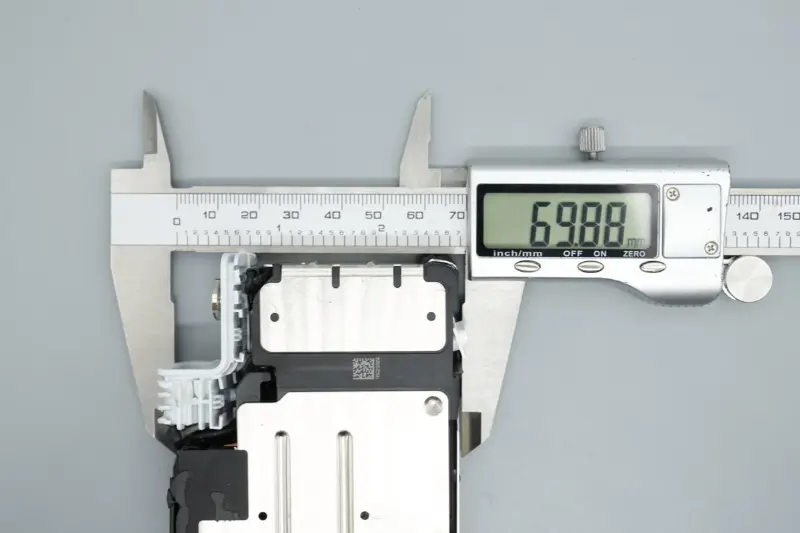

Ширината е 69,88 мм.

Дебелината е 23.52 мм.

PCBA модулът е покрит с две интегрирани метални обвивки за равномерно разсейване на топлината.

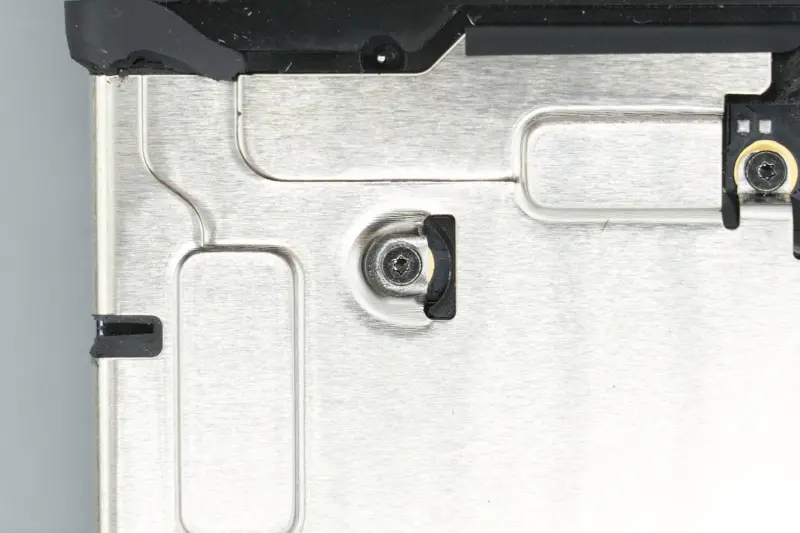

Металните черупки са фиксирани с винтове.

Изолационната лента е прикрепена към някои области отстрани.

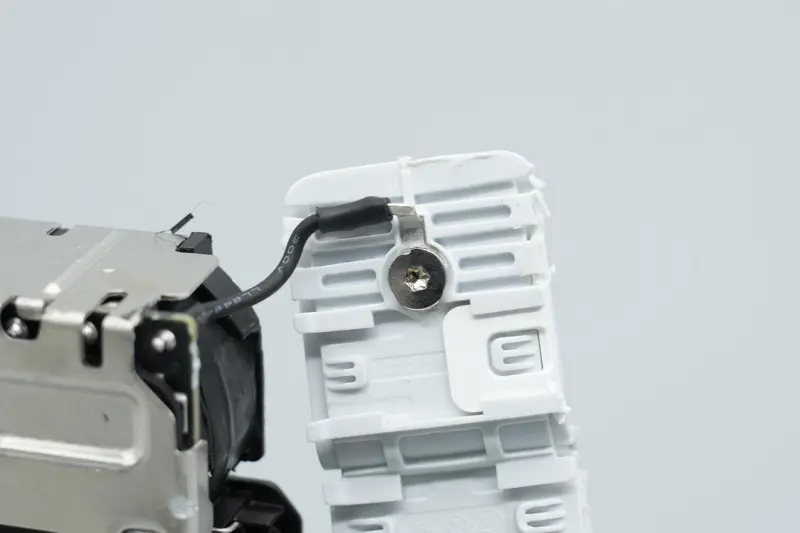

Проводник на входния край е свързан към Т-образната фиксираща основа за заземяване.

Термосвиваемите тръби се използват за изолация в точките на заваряване на клемите за AC проводници.

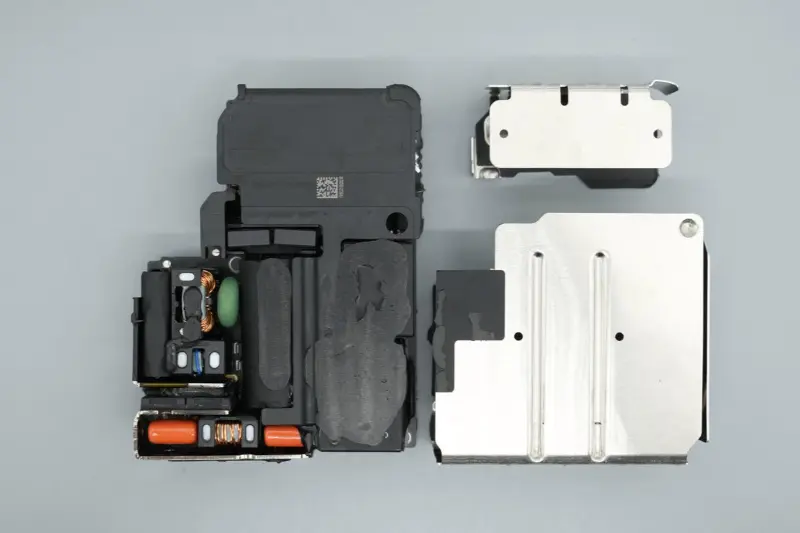

Отстранете винтовете, за да свалите металните черупки.

Изолационната обработка се прилага върху вътрешната страна на металната обвивка, съответстваща на гърба на дънната платка и други области.

Пластмасов капак покрива трансформаторната зона на модула, а компоненти като кондензатори и индуктори са залепени.

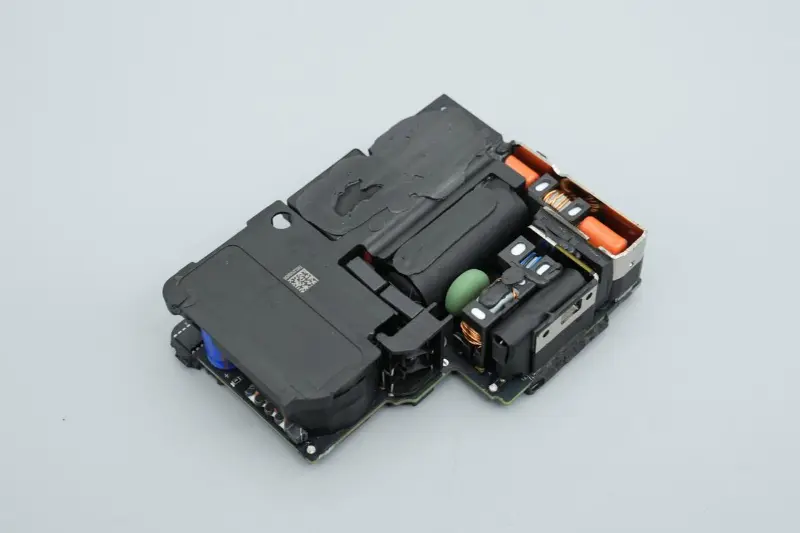

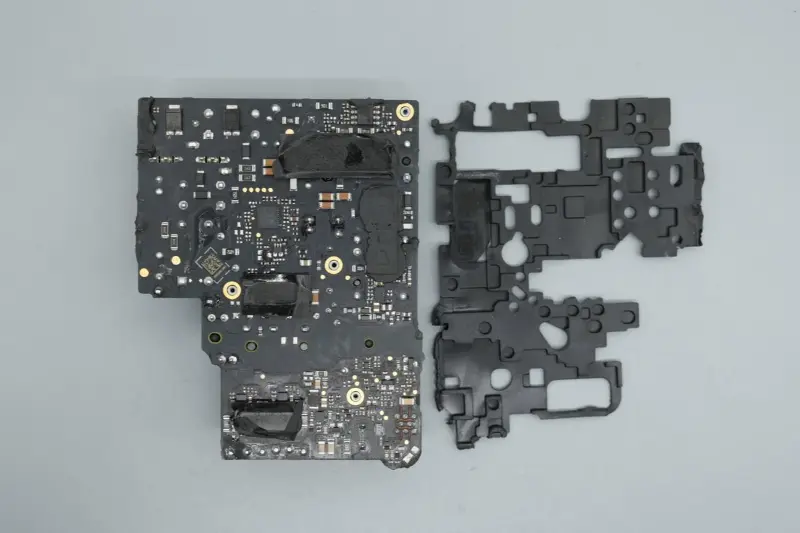

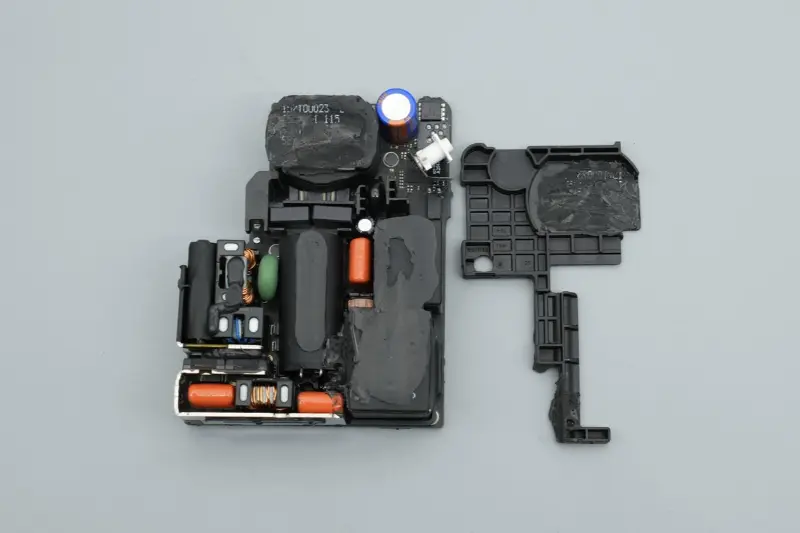

Отстранете пластмасовия капак и пластмасова рамка е поставена в централната зона за подсилване и изолация.

Гърбът на дънната платка е покрит с мека гумена подложка за защита.

Отстранете защитната подложка и можете да видите, че термопроводящото лепило е нанесено върху съответните области на чипа и са прикрепени графитни термопроводими стикери.

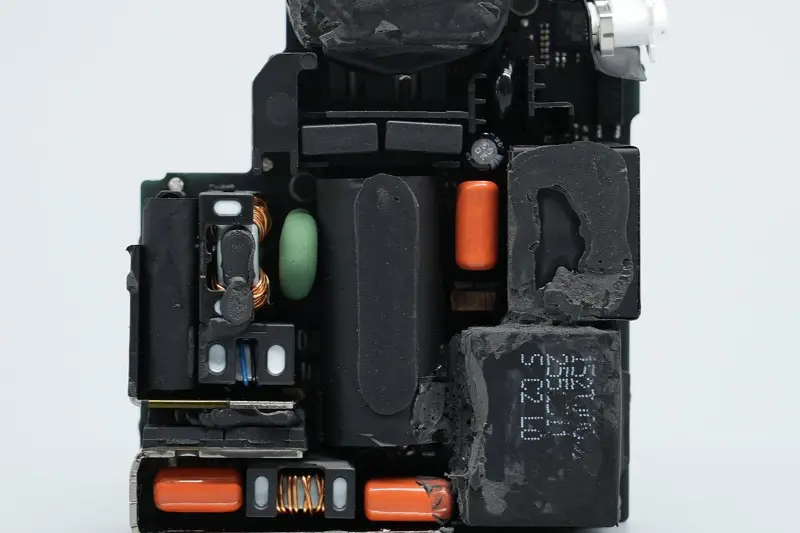

Предната част на модула PCBA е подредена с предпазители, индуктори с общ режим, високоволтови филтърни електролитни кондензатори, токови трансформатори, филмови кондензатори, кондензатори за захранване, PFC усилващи индуктори, понижаващи индуктори, трансформатори и други устройства, с компактно и подредено цялостно оформление.

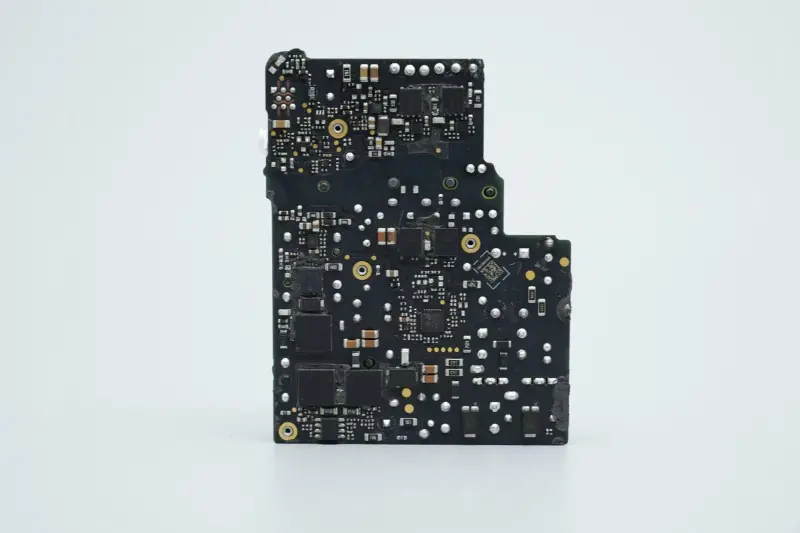

Задната част на печатната платка е снабдена със съответните контролери и MOS тръби за веригата за усилване на PFC и веригата за импулсно захранване на LLC.

Два допълнителни радиатора са монтирани във входния край на PCBA модула, с две MOS тръби на активен токоизправител Infineon между тях.

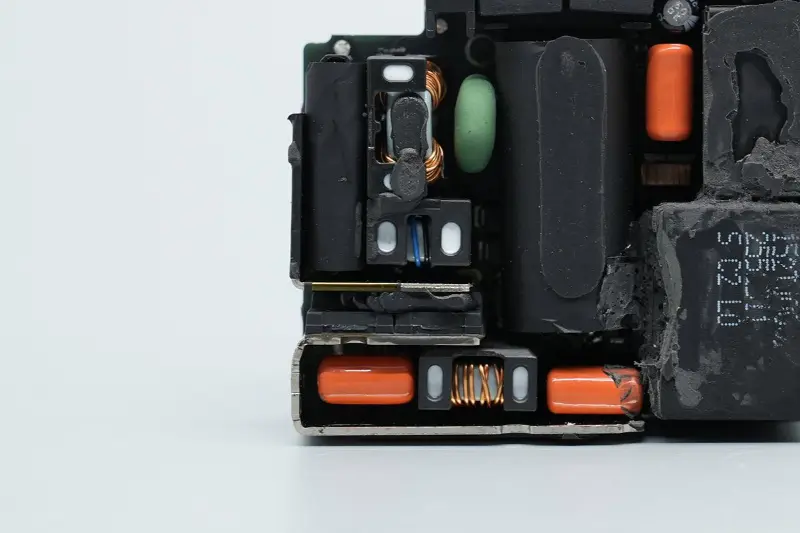

Зоната, заградена от двата радиатора, също е оборудвана с предпазители, предпазни X2 кондензатори, синфазни индуктори, варистори, филтърни кондензатори, филтърни индуктори и други устройства.

Предпазителят е разположен върху предпазния кондензатор X2 и е увит с лента.

Отлепете лентата и можете да видите, че предпазният кондензатор X2 е покрит с пластмасова обвивка за изолация, а двата компонента са увити и фиксирани с лента.

Номиналният ток на предпазителя е 3,15 A, а на един заваръчен щифт е поставена изолационна тръба.

Едър план на предпазния кондензатор X2 с капацитет 0,22μF.

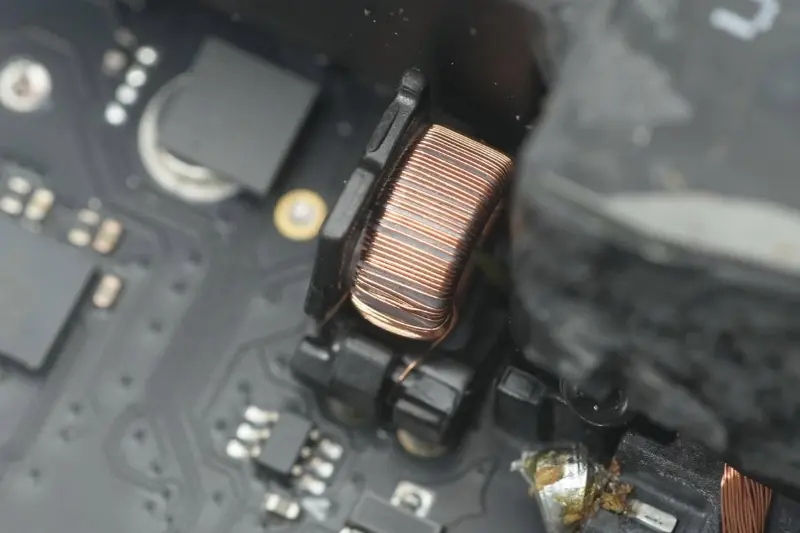

Синфазните индуктори се използват за филтриране на EMI смущения и са заварени с пластмасови скоби.

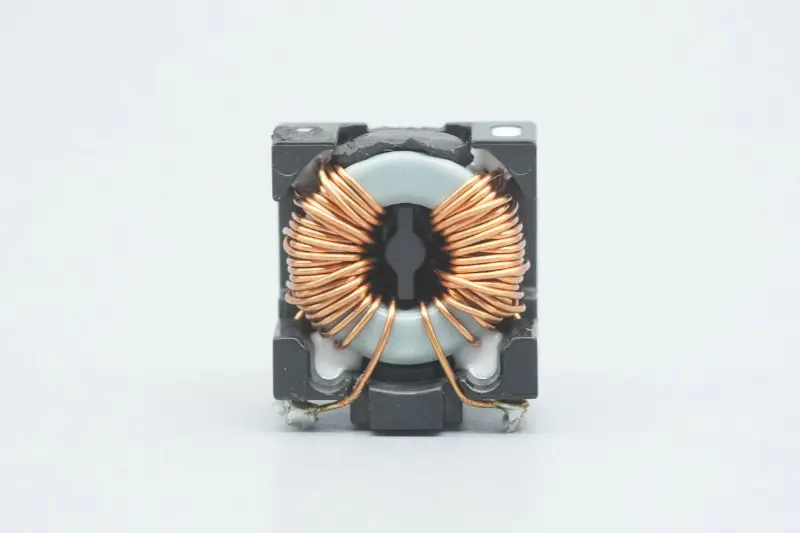

Близък план на друга индуктивност с общ режим.

За защита от пренапрежение на входа се използва варистор TVR10621M.

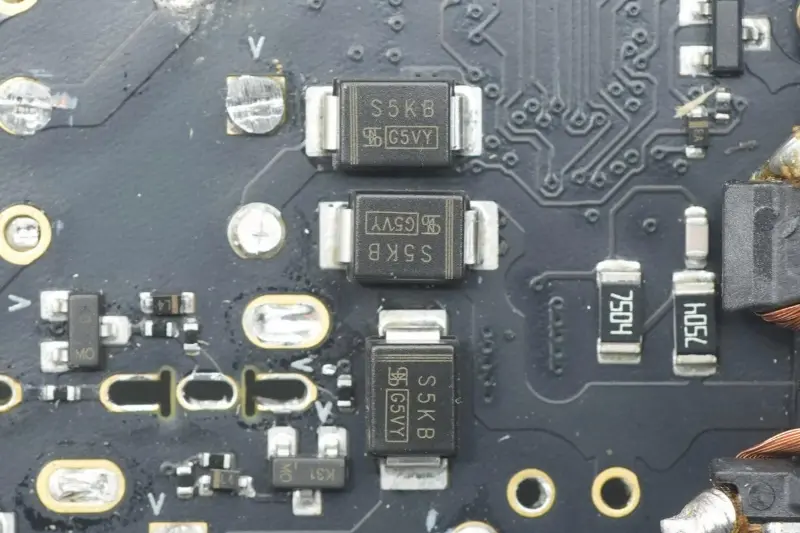

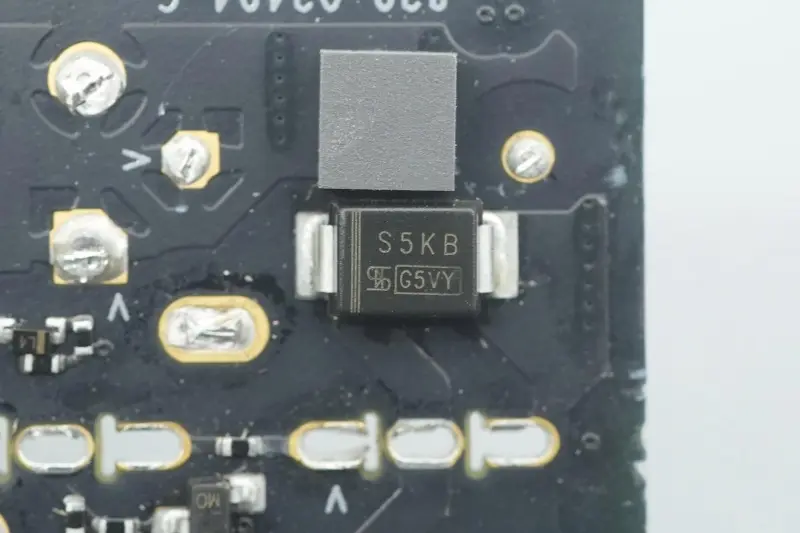

Входният край приема мостов токоизправител, съставен от четири диода.

Близък план на четвъртия диод.

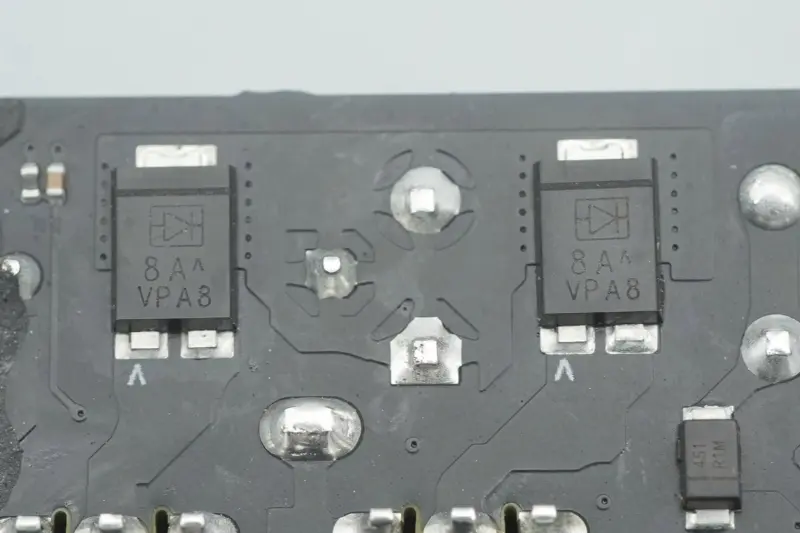

Близък план на другите два диода, съчетани с Infineon CoolMOS IPA65R095C7 за активно коригиране.

Двете MOS тръби на активния токоизправител са от Infineon, персонализирани модели за Apple, маркирани 65C095C7, опаковани в TO‑220FP, използвани за подобряване на ефективността на коригиране.

Близък план на два филмови кондензатора със спецификация 1μF 450V.

Едър план на индуктора на филтъра с магнитни пръстени, подсилен с лепило.

В другия край са инсталирани PFC усилващ индуктор и понижаващ индуктор.

Централната зона е оборудвана с филтърни електролитни кондензатори за високо напрежение, токови трансформатори, филмови кондензатори, резонансни кондензатори, кондензатори за захранване на главния контролен чип, Y кондензатори и други устройства. Филтърните електролитни кондензатори за високо напрежение се обвиват с изолационна лента и се поставят хоризонтално.

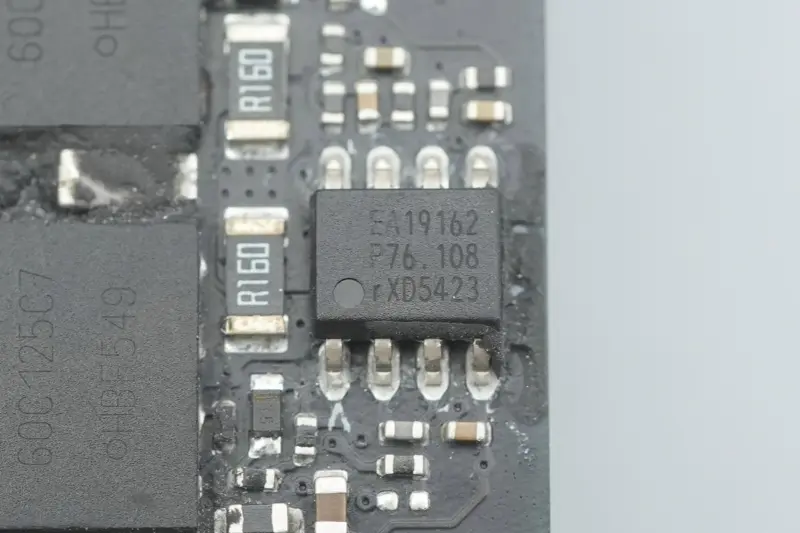

PFC контролерът е от NXP, модел TEA19162T, с интегрирана функция за разреждане на X-кондензатор, работещ в квази-резонансен режим или DCM режим. Той поддържа обхват на входното напрежение от 70–276 V, интегрира плавен старт и плавен стоп и осигурява прецизен усилващ регулиран изход.

TEA19162T приема превключване на долини или превключване при нулево напрежение, за да минимизира загубите при превключване, поддържа ограничаване на честотата за намаляване на загубите при превключване и поддържа пакетен режим за намаляване на консумацията на енергия. Опаковани в SO8.

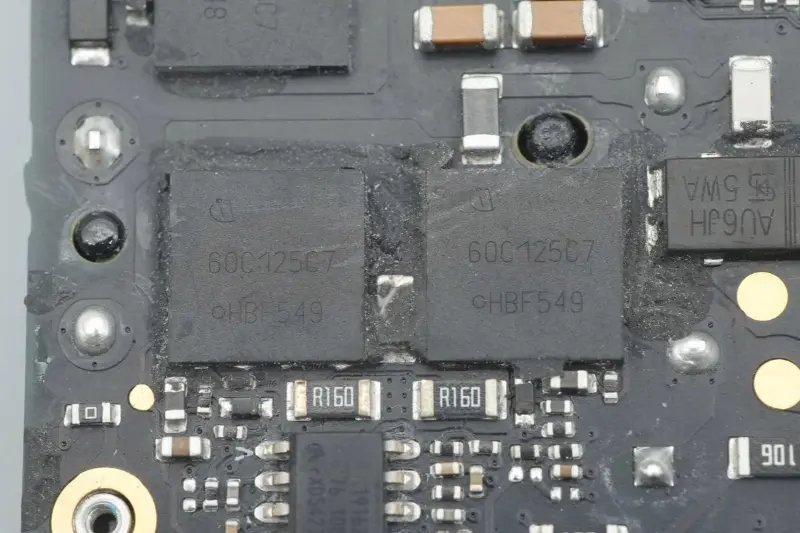

Превключвателната тръба на PFC е от Infineon, маркирана с 60C125C7, опакована във VSON‑4.

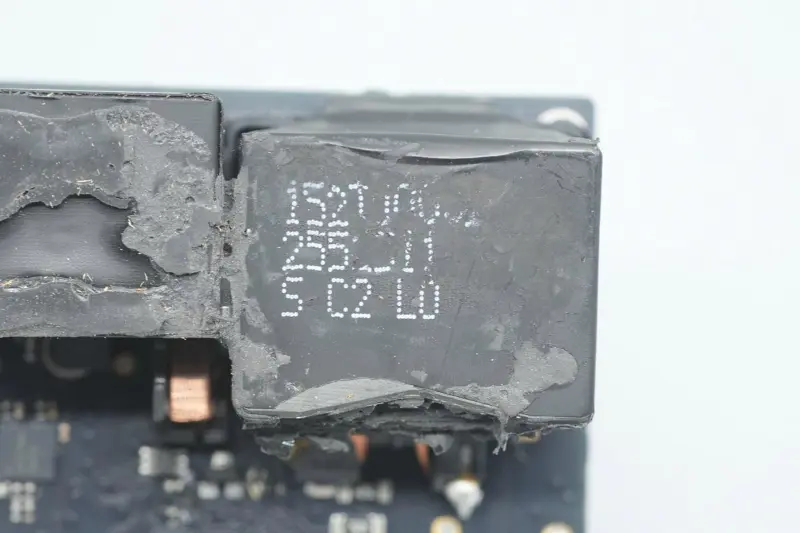

Близък план на усилващия индуктор на PFC.

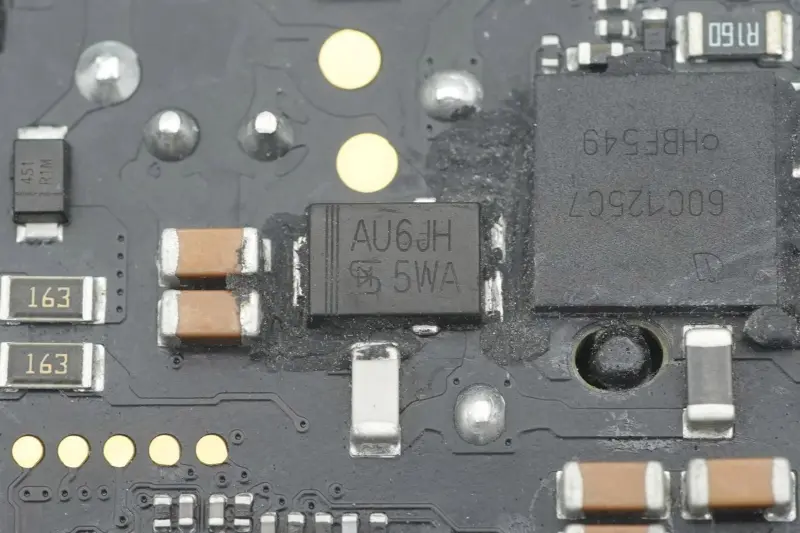

PFC изправителният диод е от Taiwan Semiconductor, модел TUAU6JH, диод с бързо възстановяване със спецификация 600V 6A, опакован в TO‑277A.

Филтърният електролитен кондензатор за високо напрежение е от Rubycon, със спецификация 450V 82μF.

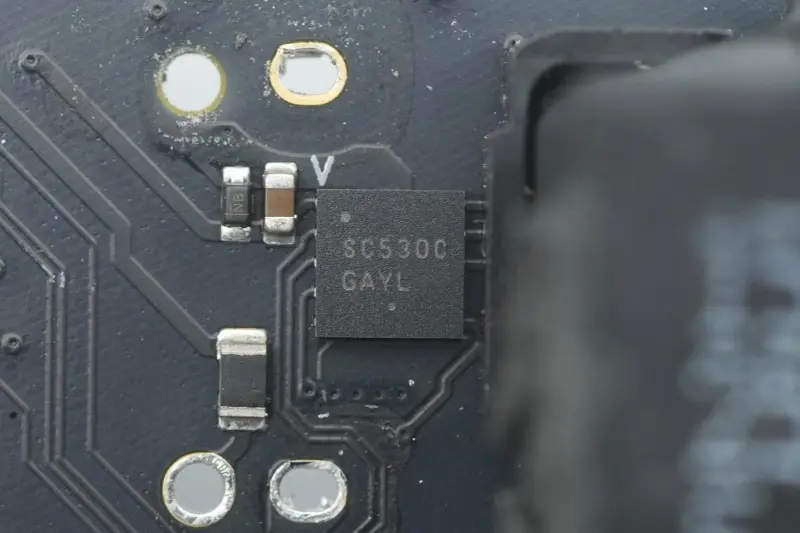

Драйверът за превключвателите на Infineon и STMicroelectronics е персонализиран модел от ON Semiconductor, означен с SC530C.

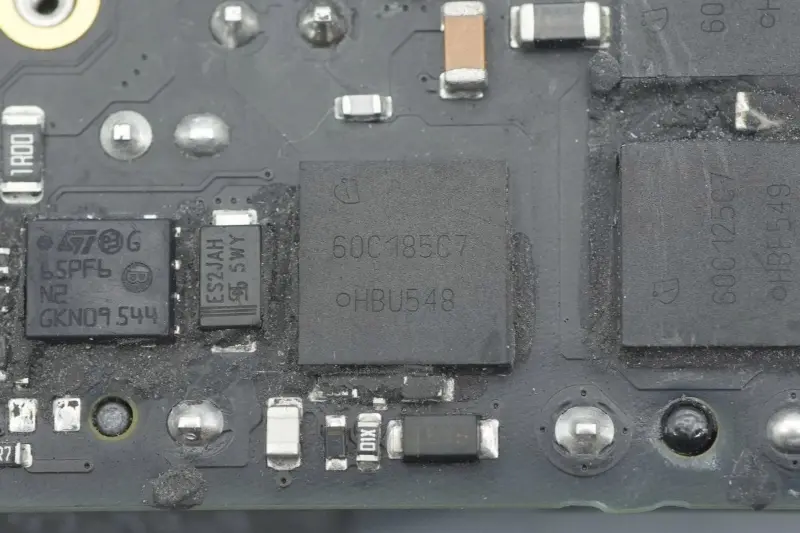

Персонализирана MOS тръба от Infineon, маркирана 60C185C7, персонализиран модел за Apple, опакован във VSON‑4.

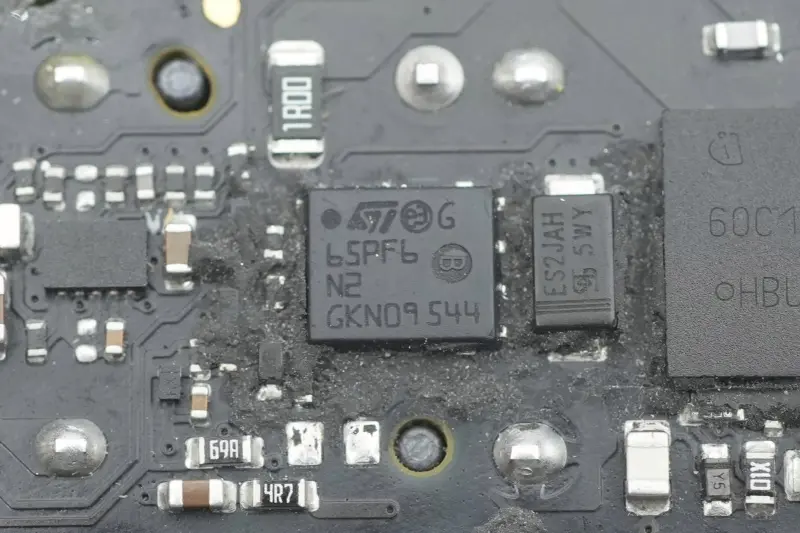

Друга MOS тръба е от STMicroelectronics, маркирана 65PF6N2, опакована в PowerFLAT 5x6 HV.

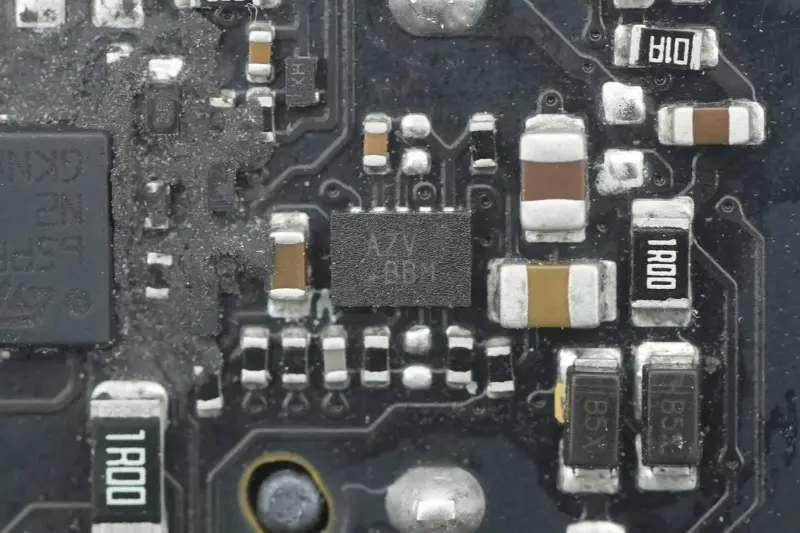

Чип с означение AZV.

Токов трансформатор за откриване на входния ток на понижаващото стъпало.

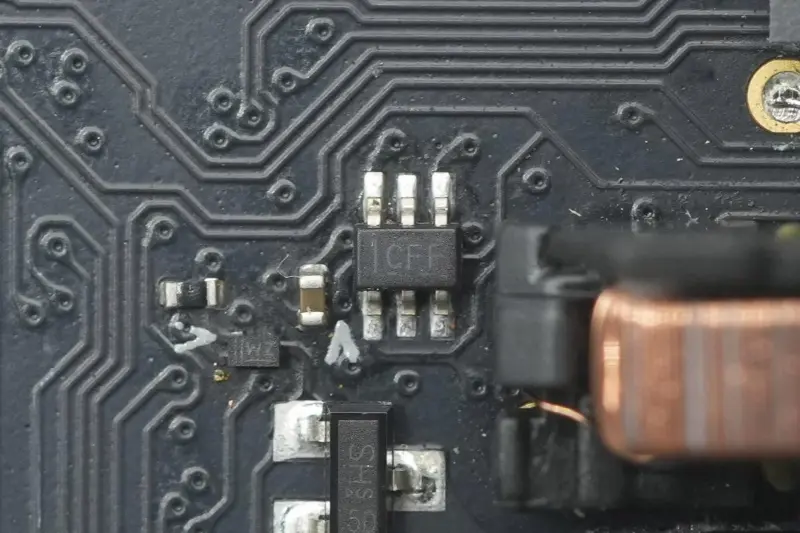

Двуканалният инвертор 1,65–5,5 V с тригерен вход на Schmitt е от Texas Instruments, маркиран с CFF, модел SN74LVC2G14, опакован в SC70.

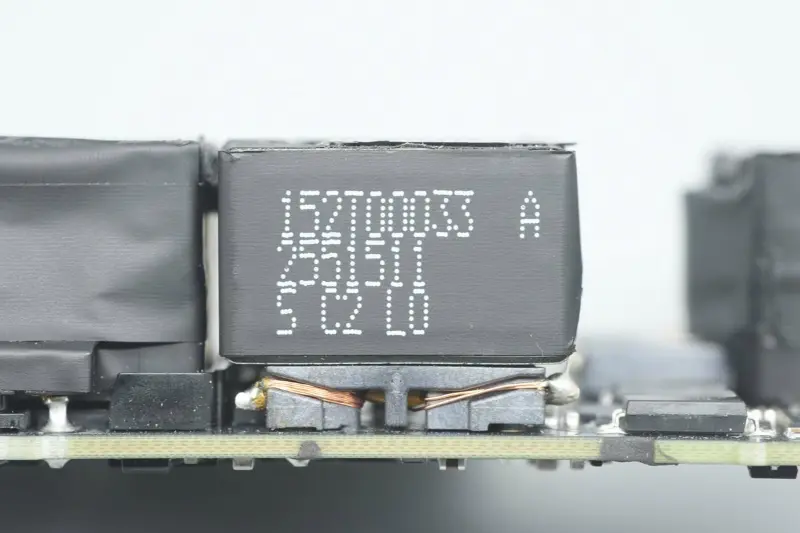

Едър план на понижаващия индуктор.

Третият филмов филтърен кондензатор има спецификация от 1μF 450V.

Кондензаторът за захранване на основния контролен чип също е от Rubycon, със спецификация 35V 47μF.

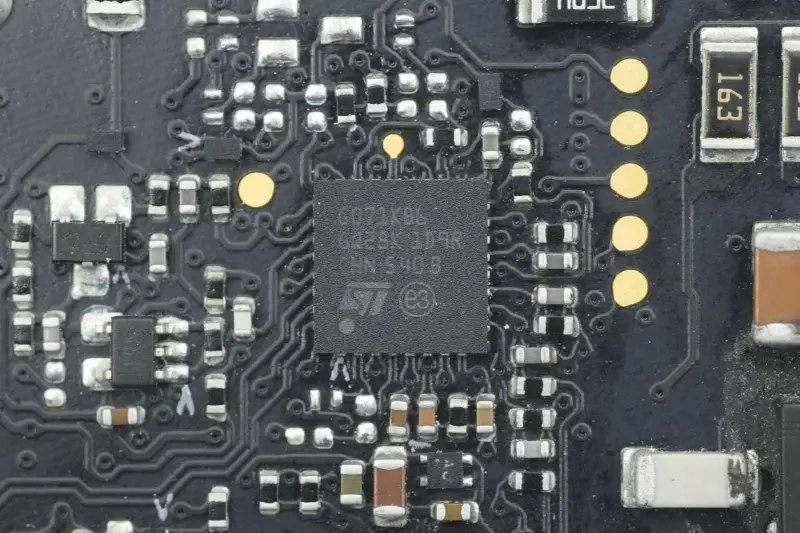

STMicroelectronics STM32G071KB M0 ядро ​​MCU, вградена 128K Flash, 36K RAM, основна честота 64MHz, опаковано в UFQFPN32, използвано за първично управление на захранването на захранването.

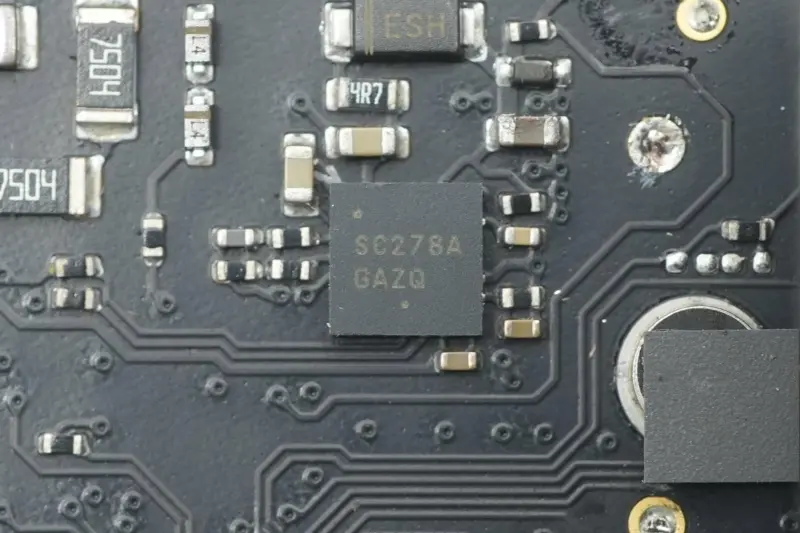

Драйверът за двете превключващи тръби LLC е персонализиран модел от ON Semiconductor, означен с SC278A, опакован в DFN‑10.

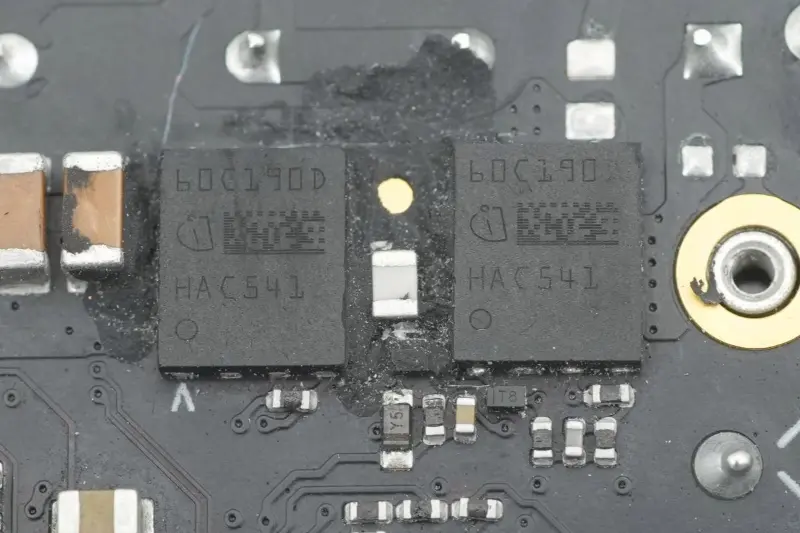

Двете превключвателни тръби LLC са от Infineon, маркирани 60C190D, потребителски модели за Apple, опаковани в TSON‑8‑6.

Двата резонансни кондензатора са на VISHAY.

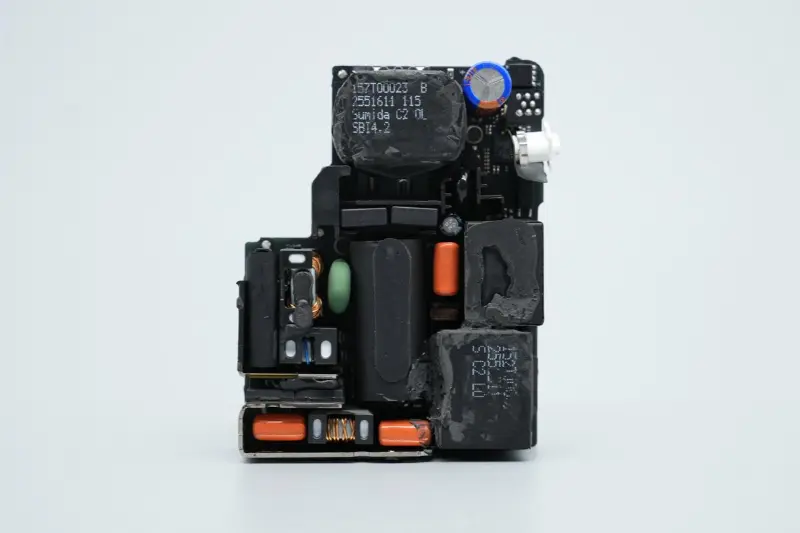

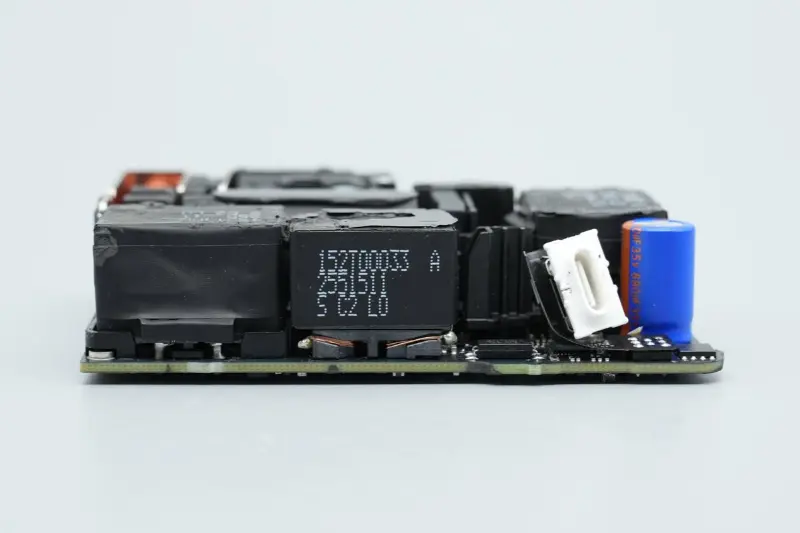

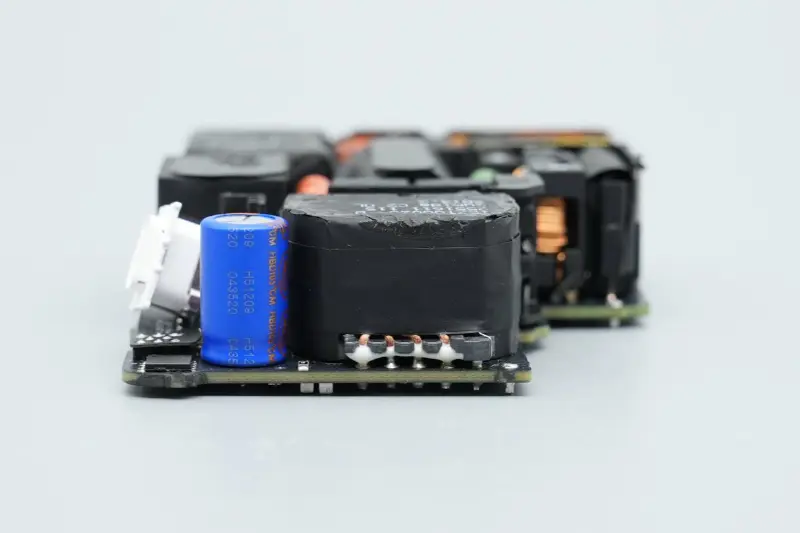

Трансформатор, оптрон, кондензатор на изходен филтър, протоколен чип и VBUS превключваща тръба са инсталирани от едната страна на изходния край.

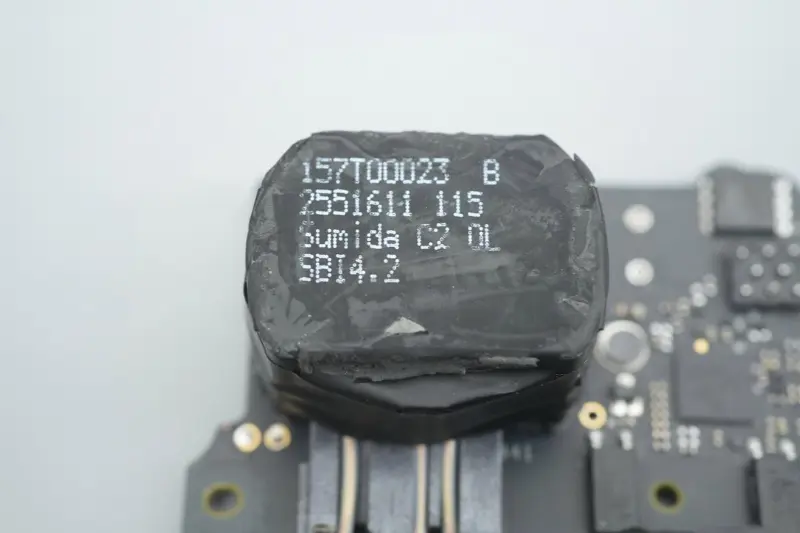

Трансформаторът се доставя от Sumida.

Два черни Y кондензатора се използват за защита от смущения.

Близък план на два оптрона, използвани за обратна връзка на изходното напрежение и защита на веригата.

Близък план на третия Y кондензатор.

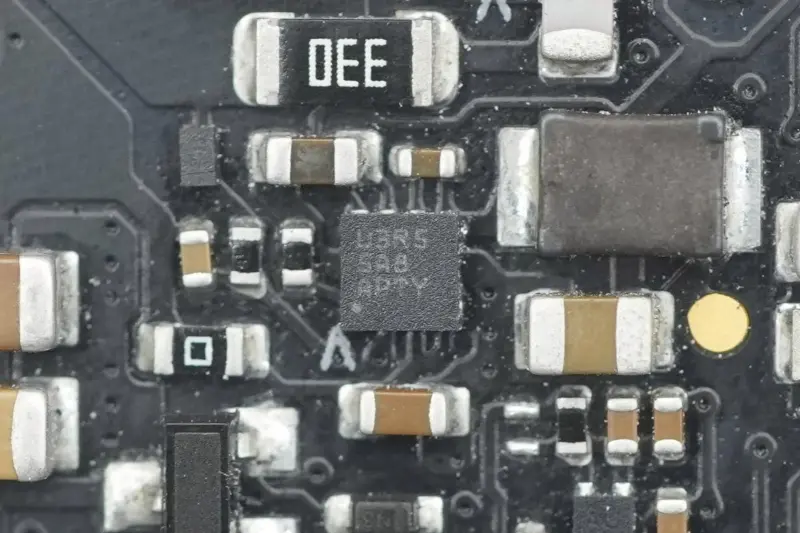

Понижаващ преобразувател за захранване на синхронния изправителен контролер.

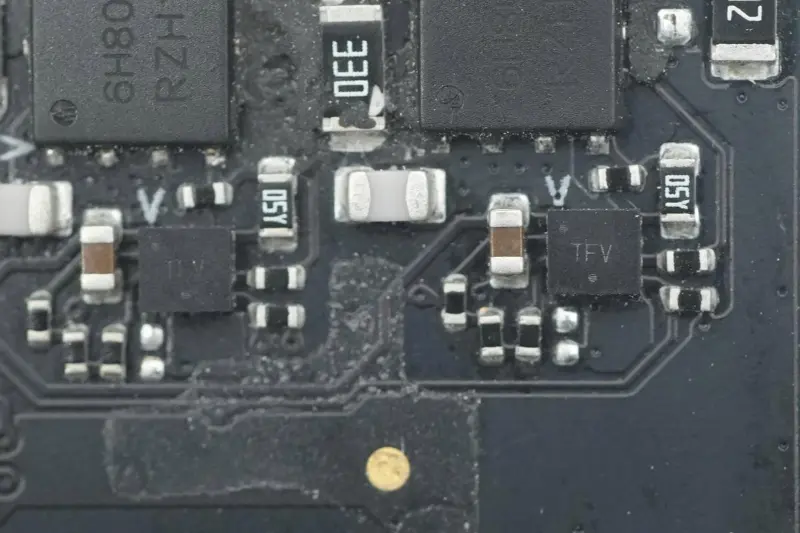

Два контролера за синхронно коригиране по поръчка са от ON Semiconductor, означени с TFV, опаковани в WDFN8.

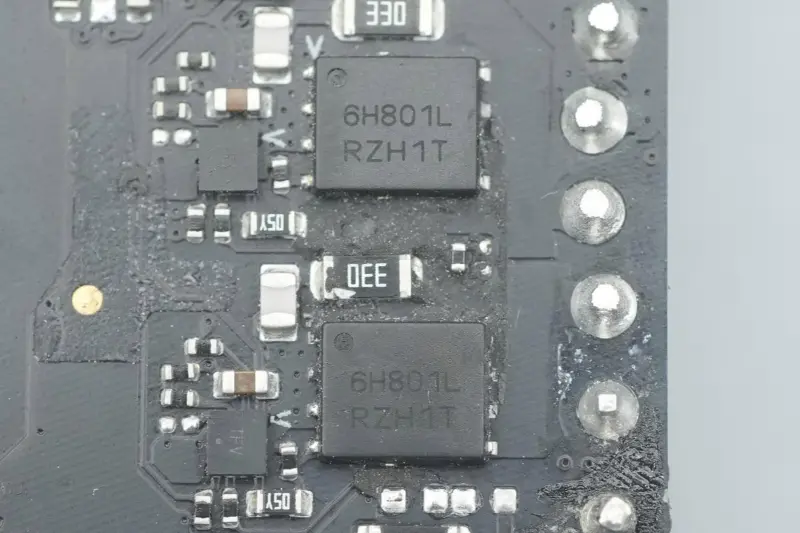

Синхронната токоизправителна тръба е от ON Semiconductor, модел NTMFS6H801NL, NMOS тръба, издържано напрежение 80V, съпротивление при включване 2.7mΩ, опакована в DFN5.

Кондензаторът на изходния филтър е от Lelon.

Спецификацията на кондензатора е 35V 680μF.

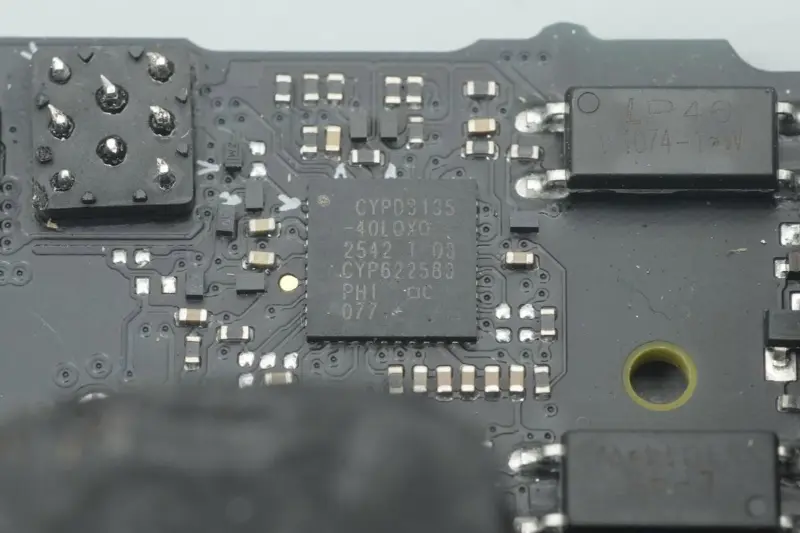

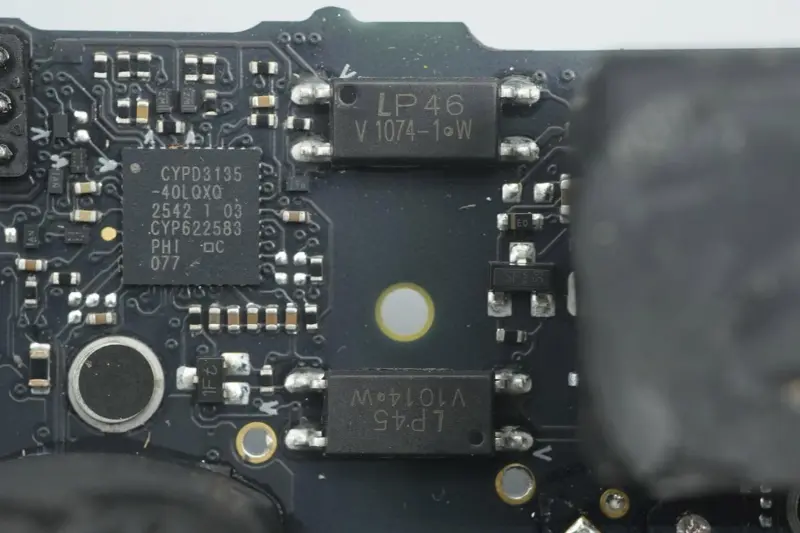

Протоколният чип използва Infineon CYPD3135, първият в индустрията USB PD3.1 протоколен чип за бързо зареждане, персонализиран от Apple към Infineon.

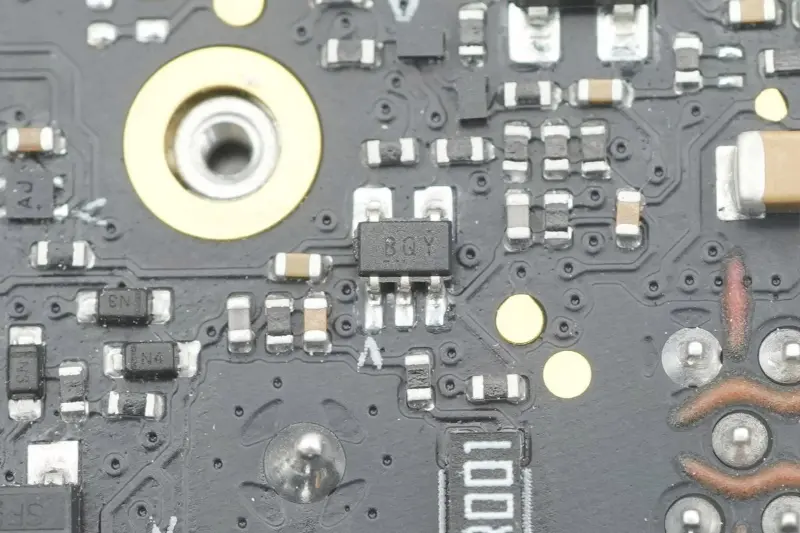

Усилвател за откриване на изходен ток.

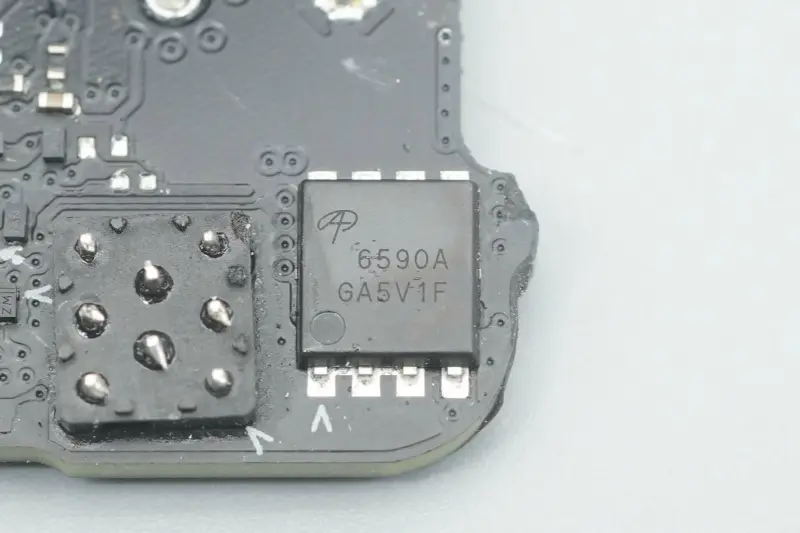

Изходната VBUS превключваща тръба е от AOS, модел AON6590A, NMOS тръба, издържано напрежение 40 V, съпротивление при включено състояние 0,99 mΩ, опаковано в DFN5*6.

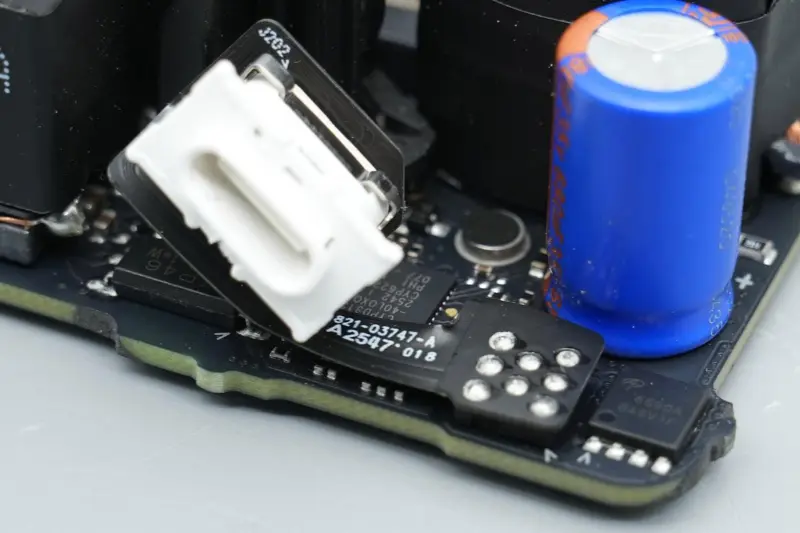

Контейнерът на USB‑C порта е свързан към главната печатна платка чрез гъвкава печатна платка.

Отблизо гнездото на USB-C порта.

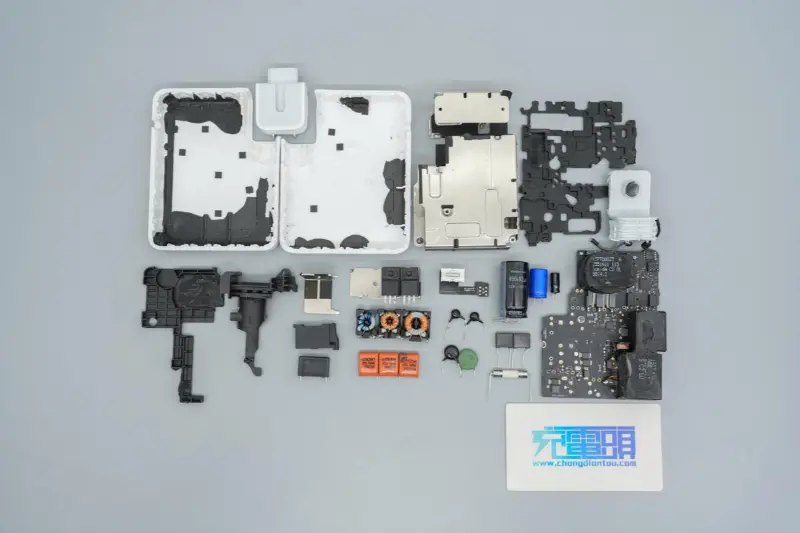

Резюме

Новото 140W бързо зарядно устройство A3607 на Apple продължава последователния минималистичен дизайнерски език на Apple, а цялостният му вид и размер са в голяма степен съвместими с предишното поколение A2452. Въпреки това, има някои разлики в детайлите: метална скоба за спомагателна фиксация е добавена към слота на разглобяемия щифтов модул.

По отношение на производителността, докато служи като водещо захранване за устройствата от ново поколение на Apple, то също е силно съвместимо с предишни стари модели, осигурявайки до 140W PD3.1 бързо зареждане за устройства.

Зарядното устройство все още приема високоефективна архитектура на PFC + LLC + синхронно понижаване, с компактно цялостно оформление и стабилен дизайн за разсейване на топлината. По отношение на основните компоненти, на базата на това, че контролерите все още са чипове със същия номер на част от NXP, STMicroelectronics, ON Semiconductor и Infineon, захранващите устройства са почти унифицирани като персонализирани продукти на Infineon, което прави цялостното решение по-интензивно и персонализирано, а ефективността на енергийната ефективност се очаква да бъде допълнително подобрена.
