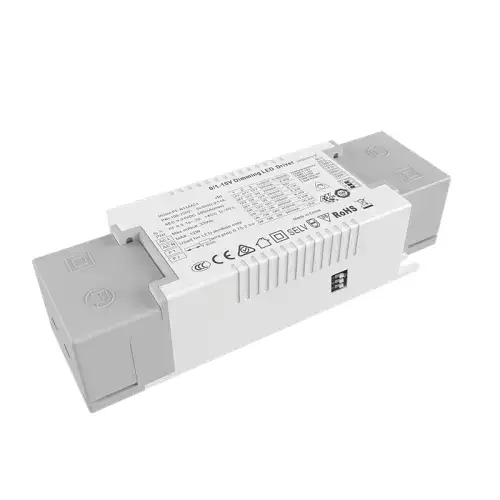

10W постоянен ток 0/1-10V CCT димируем LED драйвер

Висококачественият 10W постоянен ток 0/1-10V CCT димируем светодиоден драйвер на фабриката Starwell има двуканален контрол на сигнала, единият канал е 0/1-10v за контрол на яркостта, другият канал е 0/1-10v за контрол на цветната температура, процесорът контролира кривата на затъмняване и управлението на смесената честота.

Изпратете запитване

Като професионален производител Starwell би искал да ви предостави висококачествен 10W постоянен ток 0/1-10V CCT димируем LED драйвер. За постигане на визуално възприемане на яркостта, използваните суровини са първокласни марки, вносен чип с ултрадълбок дизайн на затъмняване, съответстващ на различни интелигентни системи за затъмняване на пазара Прецизен контрол на цветовата температура, ултра малък дизайн (ако системата е смесен режим на цветова температура с два канала за регулиране на яркостта едновременно, тя трябва да персонализира програмата).

Спецификация

Модел		PE-FN10ACA42	PE-FN20ACA42
ИЗХОД	Изходно напрежение	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Максимално изходно напрежение	42Vdc	42Vdc
	Изходно напрежение без товар	45Vdc	45Vdc
	Изходен ток	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Изходна мощност	1,5W~9,8W	2W~21W
	Ниво на стробоскоп	Без трептене
	Диапазон на затъмняване	0~100%, LED старт от 0,03% възможно.
	Честота на затъмняване на PWM	>3600Hz
	Текуща точност	±5%
	Режим на изключване	Няма сигнал за максимална яркост
ВХОД	Интерфейс за затъмняване	0-10V 1-10V сигнал интерфейс ток <2ma
	Диапазон на входното напрежение	200-250Vac
	Честота	50/60Hz
	Входен ток	<0,045A ac230v	<0,055A ac230v
	Фактор на мощността	PF>0,94/230V ac (при пълно натоварване)	PF>0,95/230V ac (при пълно натоварване)
	THD	230Vac@THD <14% (при пълно натоварване)
	Ефективност (тип.)	81%	86%
	Пусков ток (тип.)	студен старт25A@230Vac
	Анти пренапрежение	L-N: 1.8kV
	Ток на утечка	<0,25mA/230Vac
ОКОЛНА СРЕДА	Работна температура	ta: 45°C tc: 80°C
	Работна влажност	20 ~ 95% относителна влажност, без кондензация
	Температура на съхранение, влажност	-40 ~ 80°C, 10~95% относителна влажност
	Темп.коеф	±0,03%/°C(0-50)°C
	Вибрация	10~500Hz, 2G 12мин./1цикъл, период за 72мин. всеки по оси X, Y, Z.
ЗАЩИТА	Защита от прегряване	Интелигентно регулиране или изключване на изходния ток, ако температурата на PCB ≥110°C, автоматично се възстановява.
	Защита от претоварване	Изключете изхода, когато номинална мощност≥102%, автоматично се възстановява.
	Защита от късо съединение	Автоматично изключване, ако възникне късо съединение, автоматично възстановяване.
	Защита без натоварване	изходно постоянно напрежение.
БЕЗОПАСНОСТ & EMC	Издържа на напрежение	I/P-O/P: 3750Vac
	Съпротивление на изолация	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Стандарти за безопасност	IEC/EN61347-1, IEC/EN61347-2-13
	EMC излъчване	/
	EMC имунитет	/
	Стандартен тест за стробоскоп	IEEE 1789
ДРУГИ	Измерение	130 × 37 × 22,6 мм (Д × Ш × В)
	Опаковка	PE торба
	Тегло (G.W.)	85g±10g

Fatures:

1.интегриране на множество интерфейси за затъмняване и съвпадение на цветовете 2.0/1-10v настройка на яркостта, температура на съвпадение на цветовете

3. цифров изход за управление без стробоскопичен

4. AC вход 200-250v диапазон

5. естествено въздушно охлаждане, влагоустойчив, топлопроводим силиконов процес на разсейване на топлината

6. дизайн с дълбоко затъмняване

7. множество защитни функции

8. кримпване дизайн, удобен и бърз

Приложение:

1. Led двуцветен източник на светлина

2. вила интелигентно осветление

3. безжична интелигентна система за осветление може да бъде достъпна

4. музейно осветление

5. търговско осветление от висок клас

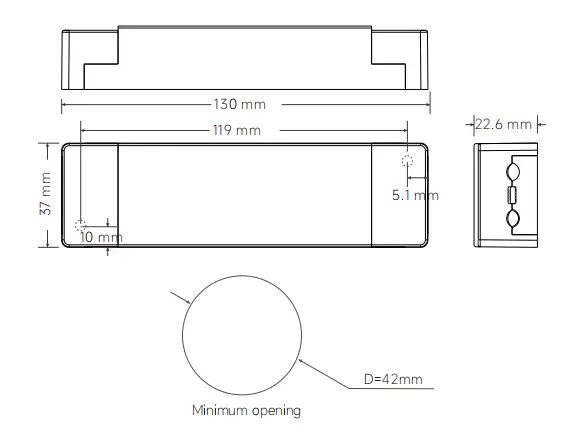

Размери:

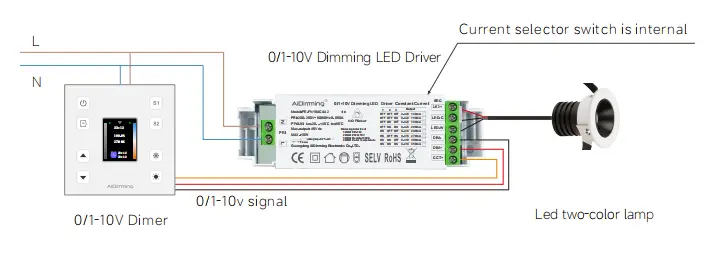

Окабеляване:

1. Окабеляване на входната клема: подходящо за кабел с диаметър 22awg-14awg (0,5 mm2 – 1,5 mm2), отстраняването изисква 9-10 mm калай

2. Окабеляване на изходната клема: подходящо за кабел с диаметър 22awg-12awg (0,5 mm2 – 1,5 mm2), отстраняването изисква 6-7 mm калай

3. Окабеляване на изходния терминал: положителният полюс на изходния светодиод е общият терминал, а трижичният светодиод може

да бъде свързан към един от положителните полюси.

Инструкции за употреба:

Освен ако не е указано друго, всички спецификации и параметри се измерват при 230VAC вход, номинален товар и 25 ℃ околна температура

температура

Този продукт има капачка на линията за пресоване на входа, със самозаключваща се скоба, може да се отвори с отвертка, след което вие

ще видите входния терминал, свързан с AC линията L и нулевата вар N, изходният терминал свързва a според

етикет на продукта, забележете положителния и отрицателния полюс.

**1: моля, обърнете внимание на разликата между вход и изход, свържете правилно, след това включете

**2: моля, първо свържете товара на DC изхода, отворете драйвера след проверка; в режим на постоянен ток, ако мощността

включен при отворена верига, моля, изключете драйвера и не можете да свържете светодиода, докато електрическата енергия, съхранена от изхода

освобождаване или може да повреди светодиода;

**3. този тип драйвер е ограничен само до използването на LED лампи, диапазонът на входното напрежение е AC200-250V, топлоизолацията

памук и други предмети, които възпрепятстват разсейването на топлината на продукта, който отговаря на продукта по посочените

изходно напрежение, диапазон на тока, температурата на околната среда за използване е -20-45 градуса и повърхността не може да покрие

условия на околната среда, този продукт се ползва с 5 години безплатна гаранция.

1. LED лампата не свети ярко, след като драйверът за затъмняване е свързан за първи път, моля, изключете AC входа и проверете

както следва:

1) независимо дали DC изходът е лош контакт;

2) дали полярността на DC изхода е обърната или LED платката е заварена анти;

3) дали входът за променлив ток е лош контакт, тествайте след отстраняване на тези повреди;

2. устройството има добра връзка, LED светлини, но светодиодът трепти, моля, изключете AC входа и проверете както следва:

1).независимо дали параметрите и действителните параметри съвпадат.

2).моля, свържете се с нас своевременно, ако имате някакви въпроси при използването, ние ще се постараем да разрешим проблемите с вас.

Разлика между 0-10V и 1-10V:

1. Когато димерът 0 / 10V е настроен на максимум 10V, изходният ток ще достигне 100% от изходната мощност, а яркостта ще достигне 100%. Когато димерът 0-10V се настрои на 0V, токът ще бъде

минимум и светлината ще бъде изключена; Когато димирането от 1-10V е настроено на 1V, токът е минимален и светлината е изключена.

2. Разлика между 0-10V и 1-10V димиране: различно начално и затварящо напрежение, 0-10V е включено при 0,7V,

(минималната яркост) 1-10V е включена при 1,2V (минималната яркост).

3. Драйвер за цифрово затъмняване 0-10V и 1-10V затъмняване автоматична идентификация два режима на затъмняване.

4. Една и съща сигнална верига управлява светлината и тъмнината едновременно.

5. Димер (система за димиране) се разделя на 0-10V и 1-10V димиращи сигнали.

6. Съвместимостта на димиране е свързана с разстоянието за управление на сигналната линия и броя на захранването за управление.

Ако числото е твърде голямо или сигналната линия е твърде дълга, ще възникнат проблеми като не може да се настрои по-ниско и не може да се настрои на изключване.
